电流互感器使用原则

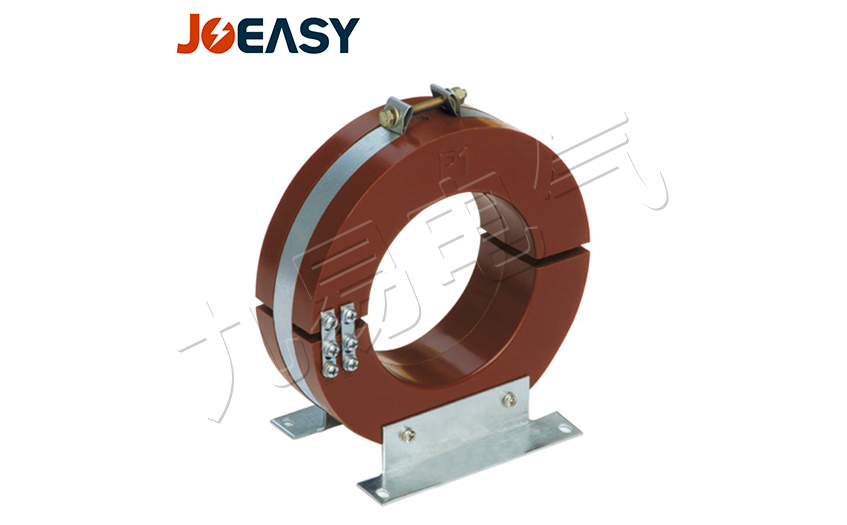

电流互感器使用原则

1）电流互感器的布线应遵循串连原则：即一次绕阻应与被测电源电路串连，而二次绕阻则与全部仪表盘负荷串连

2）按被测电流量尺寸，挑选适合的变比，不然偏差将扩大。另外，二次侧一端务必接地装置，防止绝缘层一旦毁坏时，一次侧髙压串入二次底压侧，导致人身安全和机器设备安全事故

3）二次侧絕對不容许引路，因一旦引路，一次侧电流量I1所有变成被磁化电流量，造成φm和E2剧增，导致铁芯过多饱和状态被磁化，发烫比较严重甚***损坏电磁线圈；另外，磁路过多饱和状态被磁化后，使偏差扩大。电流互感器在一切正常工作中时，二次侧与检测仪表和汽车继电器等电流量电磁线圈串连使用，检测仪表和汽车继电器等电流量电磁线圈特性阻抗不大，二次侧无限接近短路故障。CT二次电流量的尺寸由一次电流量决策，二次电流量造成的磁势，是均衡一次电流量的磁势的。若忽然使其引路，则励磁调节器电动势由标值不大的值急转直下为挺大的值，变压器铁芯中的磁通量展现比较严重饱和状态的坡屋顶波，因而二次侧绕阻将在磁根据零时磁感应出很高的尖顶波，其值可超过千余乃***上万伏，严重危害工作员的安全性及仪表盘的介电强度能。

此外，二次侧引路使二次侧工作电压达好几百伏，一旦碰触将导致安全事故。因而，电流互感器二次侧都常备短路故障电源开关，避免二次侧引路。在使用全过程中，二次侧一旦引路应立刻撤除电源电路负荷，随后，再断电解决。一切解决好侧后方可再用。

4）为了实现检测仪表、继电保护装置、隔离开关不灵分辨和常见故障滤波器等设备的必须，在发电机组、变电器、小组出线、母线槽按段隔离开关、母线槽隔离开关、双回路供电隔离开关等控制回路中都设2～8个二次绕阻的电流互感器。

5）针对维护用电流互感器的安置地址应按尽可能清除主保护器的不自然保护区来设定。比如：若有2组电流互感器，且部位容许时，应建在隔离开关两边，使隔离开关处在交叉式维护范畴当中

6）为了避免支撑式电流互感器防水套管闪络导致母线槽常见故障，电流互感器一般布局在隔离开关的小组出线或变电器侧

7）以便缓解发电机组內部常见故障时的损害，用以全自动调整励磁调节器设备的电流互感器应布局在发电机转子绕阻的小组出线侧。以便有利于解析与在发电机组划入系统软件前发觉內部常见故障，用以检测仪表的电流互感器宜装在发电机组中性点侧。
