箱变厂家-箱变简述及运用

箱变简述及运用

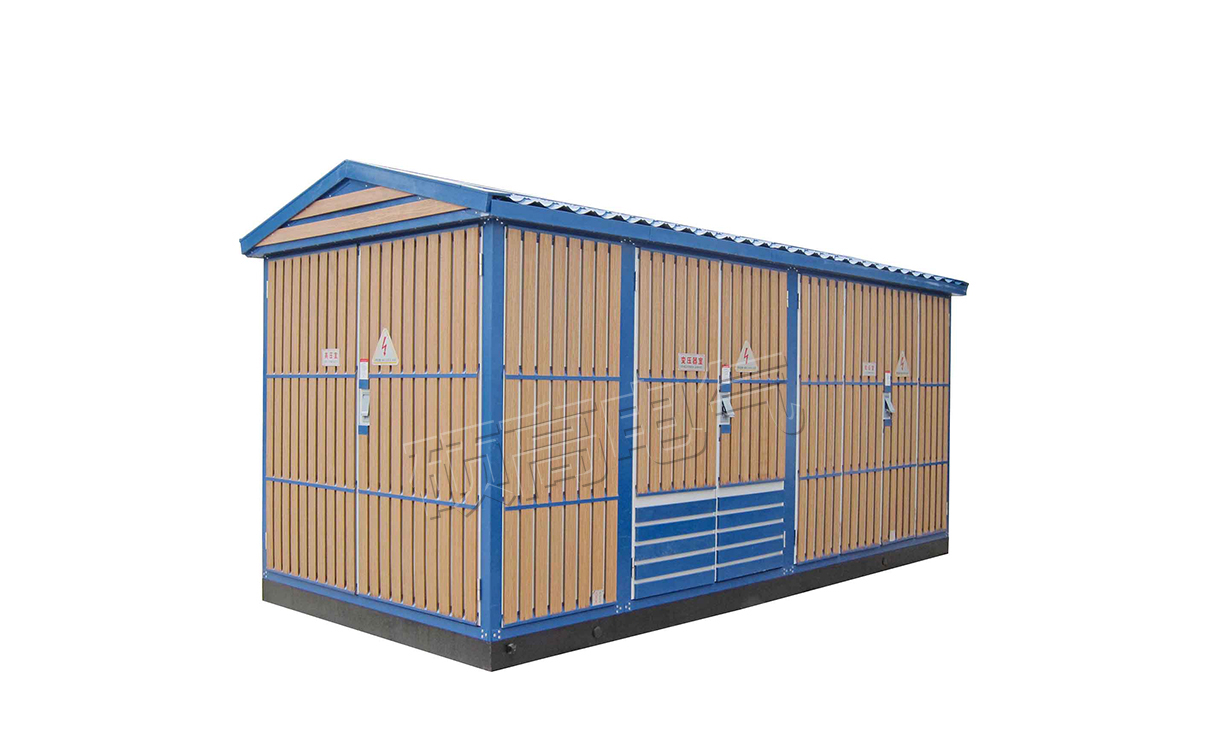

箱变别称室外成套设备配电站，也称作组合型配电站，以其具备组成灵便、有利于运送、转移、安裝便捷、工程施工周期时间短、运作花费低、占地小、零污染、免维护保养等优势，遭受普遍高度重视。农网基本建设(更新改造)中，被广泛运用于市区、乡村10～110kV大中小型变(配)电所、厂矿企业及流动性工作用变电站的基本建设与更新改造，以其便于深层次负载管理中心，降低供电系统半经，提升尾端工作电压品质，不凡适用农村电网改造，被称作21新世纪变电站基本建设的总体目标方式。

箱变特性

1.1.1技术性***安全性可*壳体一部分选用现阶段中国领跑技术性及加工工艺，机壳一般选用镀铝锌板厚钢板，架构选用规范海运集装箱原材料及加工工艺，有优良的防腐蚀特性，确保20年不生锈，内连板选用铝合金型材拼接，隔层选用保温隔热材料，箱身体装空调及去湿设备，机器设备运作不会受到当然气侯自然环境及外部环境污染危害，可确保在－40℃～＋40℃的极端自然环境下一切正常运作。箱身体一次机器设备选用模块真空开关柜、干式变压器、干试电压互感器、真空断路器(弹黄实际操作组织)等中国领先水平机器设备，商品无外露感应起电一部分，为全绝缘层构造，彻底能超过零安全事故，整站可保持无油化运作，安全系数高，二次选用微型机综合性自动化技术，可保持无人化。

1.1.2箱变厂家自动化技术水平高整站智能化系统，维护系统软件选用变电站微型机综合性自动化技术设备，分散化安裝，可保持"四遥"，即遥测、遥信、遥控器、遥调，每一模块均具备单独运作作用，继电保护装置功能完善，可对运作主要参数开展远处设定，对箱身体环境湿度、溫度开展操纵，考虑没有人值勤的规定。

1.1.3加工厂预制构件化设计方案时，要是设计方案工作人员依据配电站的具体规定，做出一次主接线方法和箱上机器设备的设计方案，就能够挑选由生产厂家出示的箱变规格型号和型号规格，全部机器设备在加工厂一次安裝、调节及格，真实保持变电站基本建设规模化，减少了设计方案生产制造周期时间；当场安裝仅需壳体精准定位、壳体间电缆线联系、小组出线电缆线联接、维护时间常数校检、传动系统实验以及它需调节的工作中，全部配电站从安裝到投用大概只需5～8天的時间，大大缩短了基本建设施工期。

1.1.4箱变厂家组成方法灵便箱变因为构造较为紧凑型，每一箱均组成一个单独系统软件，这就促使组成方法灵便变化多端，人们能够所有选用厢式，即35kV及10kV机器设备所有箱里安裝，构成全厢式变电站；还可以选用35kV机器设备户外安裝，10kV机器设备及控保系统软件箱里安裝，这类组成方法，不凡适用农网改造中的旧所更新改造，即原来35kV机器设备没动，仅安裝一个10kV配电箱就可以超过无人化的规定。

1.1.5项目投资省、效果好箱变(35kV机器设备室外布局，10kV机器设备箱里安裝)较同经营规模综自配电站(35kV机器设备室外布局，10kV机器设备布局于室内高压开关柜室及主控室)降低项目投资40％～50％。

1.1.6占地小左右例来表明，因采用箱变无房屋建筑工程工程量清单，配电站占地降低约70m2，符合节省农田的现行政策。

1.2箱变在农网基本建设(更新改造)中的运用在农网基本建设(更新改造)中，箱变方式被普遍选用。如新疆省某省一座在建35kV终端设备变电站，主变容积2×3150kVA，选用三相双绕阻无励磁调节器变压配电变压器，额定电压为35±2×2.5％/10.5kV。

35kV空架三相五线一回，主变髙压侧选用35kV真空泵负荷隔离开关和熔断器相互配合应用，箱变厂家取代35kV真空断路器，减少工程造价，能在断路器一相融断，断相运作时，保持连动吸合。10kV一部分选用厢式配电站布局方式，10kV电缆线小组出线6回，在其中一回为无功功率补偿控制回路，一回预留。35kV、10kV母线槽均选用单母线槽不按段布线方式。所变设定在35kV三相五线侧，容积为50kVA，额定电压为35±5％/0.4kV。厢式配电站电气设备二次系统软件选用微型机综合性自动化技术。
