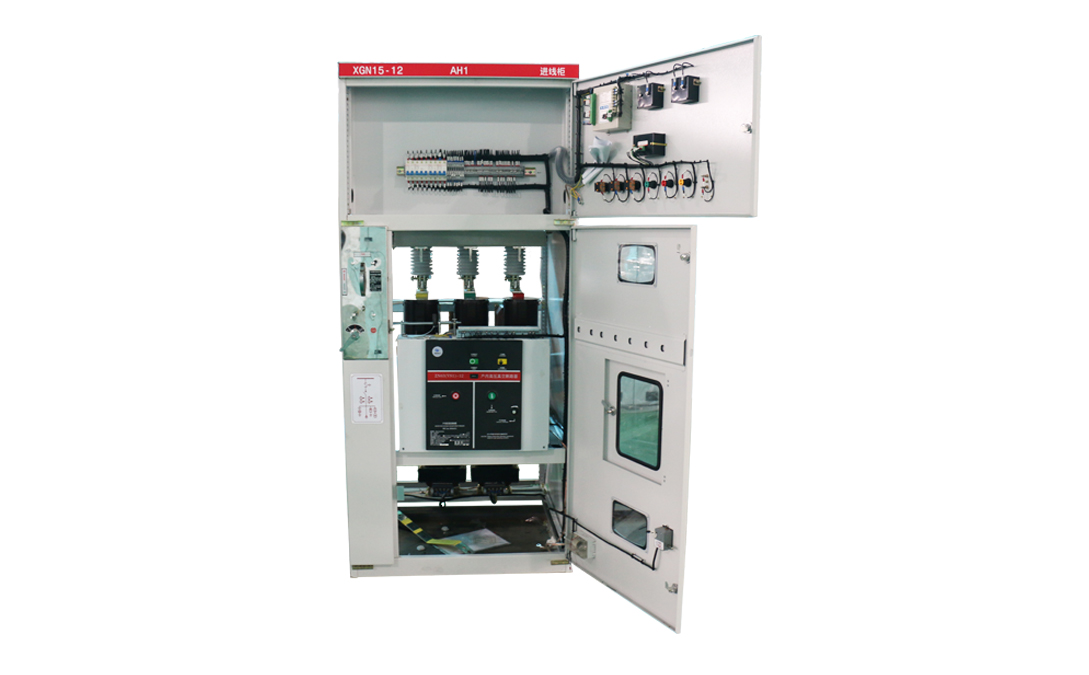

高压开关柜操作机构常见故障

高压开关柜广泛运用于供电系统发电量、输配电、配电设备、电磁能变换和耗费中起导通、操纵或维护等功效。高压开关柜普遍的设备故障关键有：机械设备连锁常见故障、实际操作组织常见故障等。（常见故障位置多是拧紧位置松脱、传动系统构件损坏、限位开关调节不善。

1、机械设备连锁常见故障

为了确保电源开关的恰当实际操作，高压开关柜内设定了一些机械设备连锁。如手车出入柜门时电源开关务必是吸合，电源开关重合闸时不可以实际操作隔离开关等。这种常见故障多种形式，理应顺着齿轮传动方式开展搜索。一般安全防护组织非常简单，与其他组织非常少交叉式，搜索较为便捷。如中置柜中隔离开关不可以超过工作中部位缘故，就将会是下列几类状况造成：

查验接地装置电源开关是不是在分位，查验隔离开关室航空插座与航空插座是不是联接靠谱；

查验接地装置电源开关在隔离开关室的连锁片是不是校准；

查验隔离开关房间内侧的左右悬板隔板是不是及时，如未及时需调节悬板隔板和曲轴是不是形变或卡滞。

如隔离开关在实验部位（停止使用部位）悬板隔板早已校准，接地装置电源开关确实处在分位。这时需查验高压开关柜隔离开关本身两边的悬板隔板导槽是不是处在同一高宽比，如没处在同一高宽比则需调整到同一高宽比。

查验隔离开关本身下方右边的活舌是不是灵便，若有卡滞则需调整灵便。

2、实际操作组织常见故障

高压开关柜实际操作组织出现异常数***多的位置是限位开关点偏位。调节的方式是更改限位开关地脚螺栓长短和吸合曲轴的长短。
