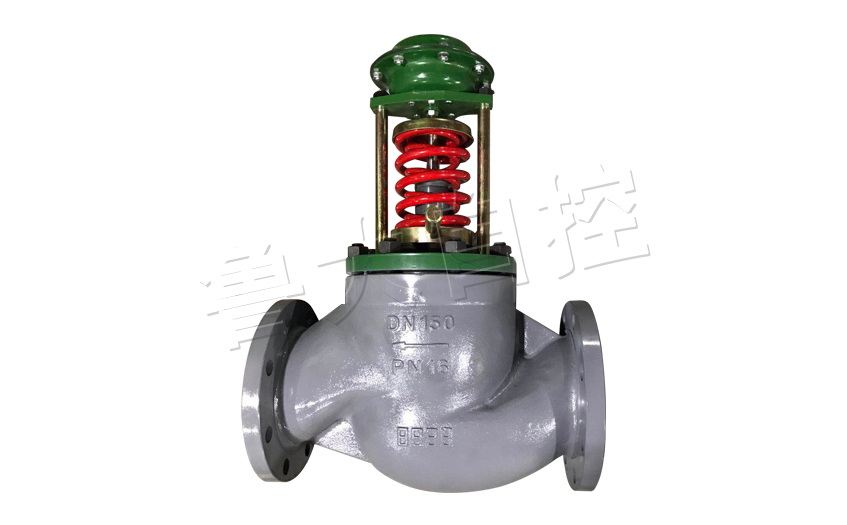

自力式调节阀详细情况:
油田使用环境的特点是现场作业。将原油泵出油井后,需要进行浓缩处理。这些原油加工地点分布广泛,一般在偏远的村庄和荒野,但油气水的产量波动很大。手动调整难以保证,需要自动控制。一些远程站点由于规模小,设备分散,需要实现自动控制,信号传输距离远,电源配置困难,防爆要求高,工程造价高,维护操作人员要求高,运营成本高。同时,供给和建设周期长,有时难以满足油田能力建设的需要。这需要一个简单实用的控制装置,自力式调节阀足以满足这种需求。
1.自力式调节阀“特点:
自力式调节阀是一种控制装置,依靠测量介质本身的能量自动调整到设定值,而不需要额外的驱动能量。它集检测、控制和执行多种功能于一体,是一个独立的仪器控制系统。具有下列特点:不需要驱动节能,运行成本低,适合爆炸危险环境;结构简单,维护工作量小,可实现无人值守;发射机、控制器和执行器功能集成;价格低廉,项目投资节省。以油田常用的三相分离器为例,使用自力式调节阀工程投资仅为使用电力单元组合仪器的三分之一。

2.自力式调节阀种:
有很多类型的自力式调节阀。根据控制参数,可分为自力式压力(差压)调节阀,自力式液位调节阀,自力式温度调节阀和自力式流量调节阀。
3.自力式调节阀原则:
自力压力调节原理如图1所示,压力调节阀在自压阀前,阀芯的初始位置是闭合的。阀门前的压力p1在阀芯和阀座节点流动后改为p2。同时,p1通过压力管输入到上膜腔的方式在隔膜上运行。所产生的力与弹簧的反作用力相平衡,并确定阀芯和阀座的相对位置,以控制阀前的压力。当p1增加时,作用在隔膜上的p1的力也会增加。此时,隔膜上的力大于弹簧的反作用力,使阀芯向离开阀座的方向运动。此时,阀芯与阀座之间的循环面积变大,流动阻力变小,p1阀后排出压力。直到隔膜上的力与弹簧反作用力平衡,这将p1降低到一个设定值。类似地,当p1降低时,作用方向与上述相反,即阀门前方压力调整的工作原理。阀门后的压力调节与阀门前的相同,但阀芯被重新加载。通过调节弹簧反作用力的大小,可以改变压力设置。流动特性一般是快速开放的。
