直流分流器选型常见问题

一、直流分流器的界定

假如***测量一个挺大的交流电流，比如几十安培乃***更大，但沒有那麼很多程的直流电流表开展***测量，该怎么办？这还要选用分流器。

分流器，具体是一个电阻不大的能够 根据大电流量的精准电阻器，当电流量穿过分流器时，在它的两边就会造成一个毫伏级的交流电压数据信号，使并接进该分流器两边的直流电流表表针晃动，该读值就是说该整流电路中的电流。

说白了分离，即分一部分小电流量（mA）去促进表表针，该小电流量与大控制回路电流量（A）占比越小，电流计标示读值的线形就会越好，也更精准。

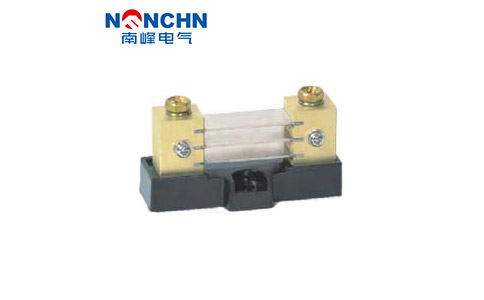

直流电流表具体表头是规范的毫伏电流表，用毫伏电流表来***测量分流器两边的工作电压，再将这一工作电压计算成电流量，即人们在电流计上所见到的电流量，那样就进行了大电流的测量。毫伏电流表的满度值有20mV、30mV、50mV、60mV、75mV、100mV、150mV等，一般基本为75mV（如图所示1），那麼用这方面电流表***测量例如20A的电流量，就必须给它配一个在穿过20A电流量那时候造成75mv电流的分流电阻，也称75mv分流器。依据欧姆定律U=IR，分流器的特性阻抗=表头标示满度工作电压/表头满度电流量。例如：100A电流计配套设施的分流器电阻为0.00075欧，即100A*0.00075欧=75mV；50A电流计配套设施的分流器电阻为0.0015欧，50A*0.0015欧=75mV。

直流电流表和分流器是配套设施应用的。

二、直流分流器型号规格表达标准

FL-2 0.5 200A 75mV

（型号规格）（精密度）（电流量）（压力降）

三、直流分流器常见问题

1、分流器一次控制回路的电缆线（或铜排）与分流器相接处不容许许多人为的接触电阻，二次工作电压的抽样点不可以从非抽样点抽样。

2、2个螺丝连接仪表盘数据信号键入端，应留意数据信号的旋光性，电流量注入分流器的那端为正级，接仪表盘数据信号正键入端；电流量排出分流器的那端为负级，接仪表盘数据信号键入web端负键入端。

3、具体应用的电流量（长期）提议不超出额定电压的80%。
