直流分流器应用方法

直流分流器应用方法

1、选择直流分流器的方法

(1)根据所用电流表(或电流-电压两用表)刻度盘上标明的毫伏数选择分流器的额定压降规格(通常使用75毫伏或45毫伏)。如果所用的电流表没有该值，根据以下公式计算电表的电压限值，然后选择分流器的额定压降规格。

电表的电压限值(mv)=电表满量程时的电流(a)x电表的内阻(ω)/1000

(2)根据要扩展的功率流量选择分流器的额定电流规格。

(3)将所选分流器的两个电流端子分别连接到电源和负载。电位端子连接到电流表。应注意电流表终端DJ623-8的极性。电流表的范围扩大到分流器上校准的电流值。

2、使用分流电流表后的多重计算方法

对于电机测试测量，一个电流表通常配备多个直流分流器，以解决在大测量范围内保证所需测量精度的问题。此时，要求所有使用的分流器的额定电压降与电流表一致，例如75mV。这样，在选择分流器后，安培计的满刻度是所选分流器的额定电流值，安培计的倍数(即刻度盘的每个网格的电流数)是分流器的额定电流除以刻度盘的总网格。

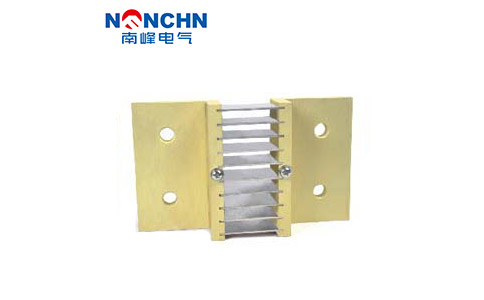

用于DC电流测量的直流分流器有槽式和非槽式。分流器由锰镍铜合金电阻棒和铜带组成，并镀有镍层。其额定压降为60mV，但也可用作75、100、120、150和300 mV。

槽式分流器具有以下额定电流:5 A、10 A、15 A、20 A和25 A

无槽分流器的额定电流为30 A***15 kA标准区间。
