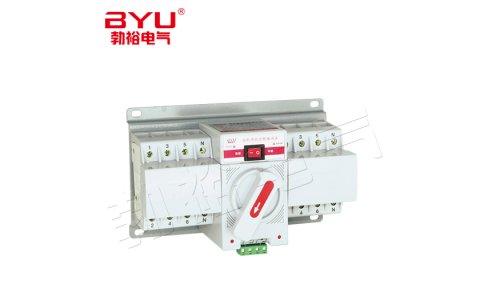

双电源自动转换开关的选择与接法

四极型双电源自动转换开关的挑选与应用：

　　1、依据IEC465.1.5条要求，一切正常供电系统开关电源与预留发电机组中间的转换开关运用四极型电源开关。

　　2、带漏电保护器的双电源?转换开关应选用四极型电源开关。2个电源总开关带漏电保护器时，其下属开关电源转换开关应选用四极型电源开关。

　　3、二种不一样接地系统间的开关电源转换开关应选用四极型电源开关。

　　4、TN-S、TN-C-S系统软件一般不用设四极型电源开关。

　　依据上述规定，在挑选双电源自动转换开关时，应按实际应用作用和规定明确是不是选用四极型双电源自动转换开关。

　　带漏电保护器双电源自动转换开关的挑选：

　　双电源自动转换开关是不是要改装漏电保护器，关键在于负荷的应用特性和特性，以便安全用电和保证生命安全，必须改装漏电保护器，但在消防安全负荷时为了确保开关电源的持续性和可信性，又不期待改装漏电保护器，这二者互相分歧，因此提议非消防安全应用的ATS在开关电源侧和负荷侧不适合改装总漏电保护器，若务必改装时***好是改装在变换后分别小组出线的支道上，消防安全应用的双电源自动转换开关开关电源侧和负荷侧不可改装漏电保护器。

　　双电源自动转换开关的零线有下列几类接线方法：

　　1.四极双电源自动转换开关，零(N)线独立分离，分别接常见电力网和预留电力网的零(N)线。

　　2.三极双电源自动转换开关的零线有二种接线方法：一种是常见开关电源和后备电源的零(N)线独立分离。另一种是常见开关电源和后备电源的零线接进一起连接。当常见开关电源和后备电源的零线连接在一起时，常见开关电源的路线或后备电源的路线，不可以在双电源自动转换开关的上一级安置剩余电流工作隔离开关，不然在双电源自动转换开关开展变换的那时候，剩余电流工作隔离开关会全自动跳电。(本企业三极双电源原厂时零线独立分离)。
