应急照明集中电源箱接线图详解

应急照明系统在现代建筑中起着十分重要的作用，尤其是在紧急情况下为人员疏散提供必要的照明。应急照明集中电源箱是这一系统的核心设备之一，它的接线图不仅涉及安全问题，还需要一定的专业知识来正确理解和安装。本文将对应急照明集中电源箱的接线图进行简要介绍。

基本概述

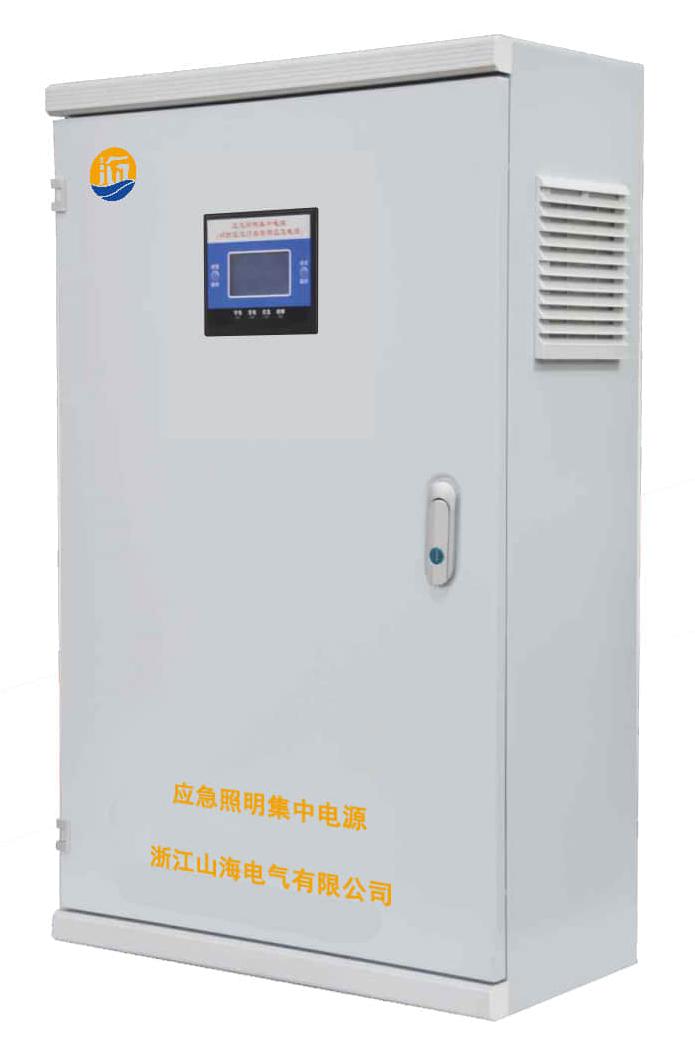

应急照明集中电源箱主要用于集中控制应急照明灯具的电源供应。在正常情况下，电源箱通过市电向应急灯具供电；而当市电中断时，电源箱会自动切换到备用电源（通常是蓄电池）以确保应急照明灯具继续工作。接线图是整个系统的指挥中心，正确的接线很重要。

接线图解析

应急照明集中电源箱的接线图通常包括以下几个主要部分：

1. 输入电源端子：这是连接市电的地方。通常包括三根线：火线（L）、零线（N）和地线（PE）。

2. 备用电源端子：连接蓄电池组，用于市电中断时的应急供电。接线方式视电池组设计而定，通常也需要接入火线和零线。

3. 输出电源端子：从这里接出应急照明灯具。每个灯具通常单独连接，以确保在应急情况下所有灯具都能正常工作。

4. 控制线路端子：用于连接控制开关或控制面板，控制应急照明系统的开启和关闭。

接线步骤

1. 准备工具和材料：电工工具如螺丝刀、剥线钳、万用表等，并确保所有接线材料（电线、接线端子等）符合标准。

2. 断电操作：在接线前，必须断开市电电源，确保操作安全。

3. 连接输入电源：按照接线图，将市电的火线、零线和地线分别连接到电源箱的对应端子。

4. 连接备用电源：将蓄电池的输出线连接到电源箱的备用电源端子上。确保接线牢固，以防松动。

5. 连接输出电源：将应急灯具的电源线分别接到电源箱的输出端子上。检查所有接线是否牢固，避免短路。

6. 连接控制线路：根据需要，将控制面板或开关的线接到相应的控制端子上。

安全注意事项

1. 防止电击：操作过程中应始终佩戴绝缘手套，并使用符合安全标准的工具。

2. 正确标识：所有接线端子应清晰标识，避免误接。

3. 定期检查：安装完毕后，应定期检查接线情况，确保系统长期可靠运行。

总结

应急照明集中电源箱的接线图是应急照明系统的核心部分，理解并正确操作接线十分重要。在接线过程中，需要严格遵守操作规程和安全标准，以确保应急照明系统能够在关键时刻发挥作用。通过合理的接线和维护，应急照明系统能够为人员疏散提供可靠的保障，保护生命财产安全。
