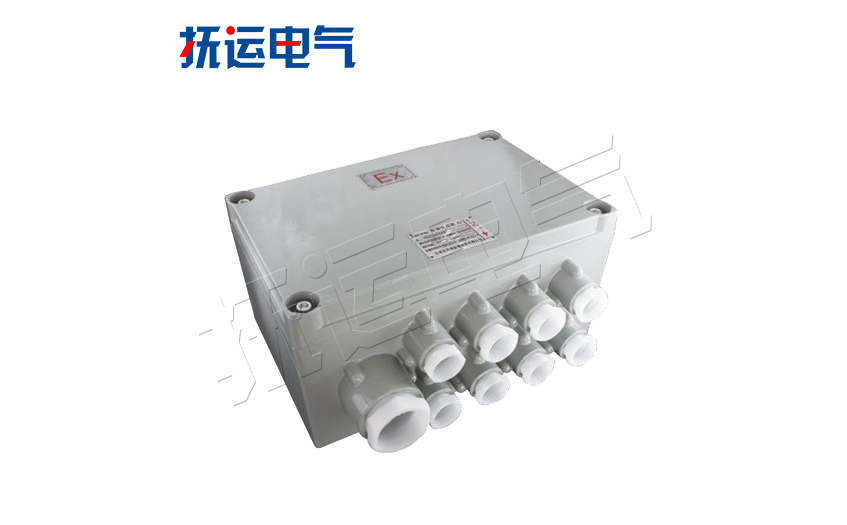

防爆接线箱选型及接线方法

一、防爆接线箱的电机选型

防爆接线箱的电机选型关键为3个标准：

1、防爆型级別；

2、控制器供电系统工作电压；

3、接控制器的总数(一线、六线、八线、十线等)。

二、 增安型、防爆型防爆接线箱的布线表明：以一线为例；

1、 控制器与插线板的布线：依相匹配的控制器序号及电路板上的标明标记开展布线（与基本防爆接线箱的布线同样）；

2、 仪表盘与安全栅的布线如图所示1如图，针对-I 和-II型防爆接线箱，假如仪表盘与安全栅的电极连接线为四铜芯电缆，+SEN与-SEN线不需接（电路板与安全栅中间的联接原厂时已联接进行）。

三、 本安型防爆接线箱的接线方法与基本防爆接线箱的布线同样。

1、 安裝：

将防爆接线箱固定不动在秤体的适合部位。开启防爆接线箱顶盖。将控制器电缆和仪表盘屏蔽电缆从防爆接线箱相对的插口穿进，按图2所给的接线方法（以一线为例）将全部电缆线联接好，进行后将全部的螺帽扭紧，无需的插口用密封性橡胶垫片或彩泥塞住，一起扭紧螺帽。

2、 调节：

当电子衡器根据基本调节，角差量程偏差取决于2个分度值之内时，就可根据防爆接线箱电阻器来调节***称样量范围之内，每一控制器輸出工作电压端相匹配串联有一头电阻器，原厂时电阻器电阻调为正中间值，顺时针方向或反方向旋转电位器可调式旋纽便可超过调节实际效果，当没法根据电阻器调按时，可再次根据基本高宽比调节再融合电阻器调节，较终使各角差点偏差***称样量范围之内。（注：角差量程偏差调节***称样量范围之内后，秤台需再次校准才可确保计量检定特点）
