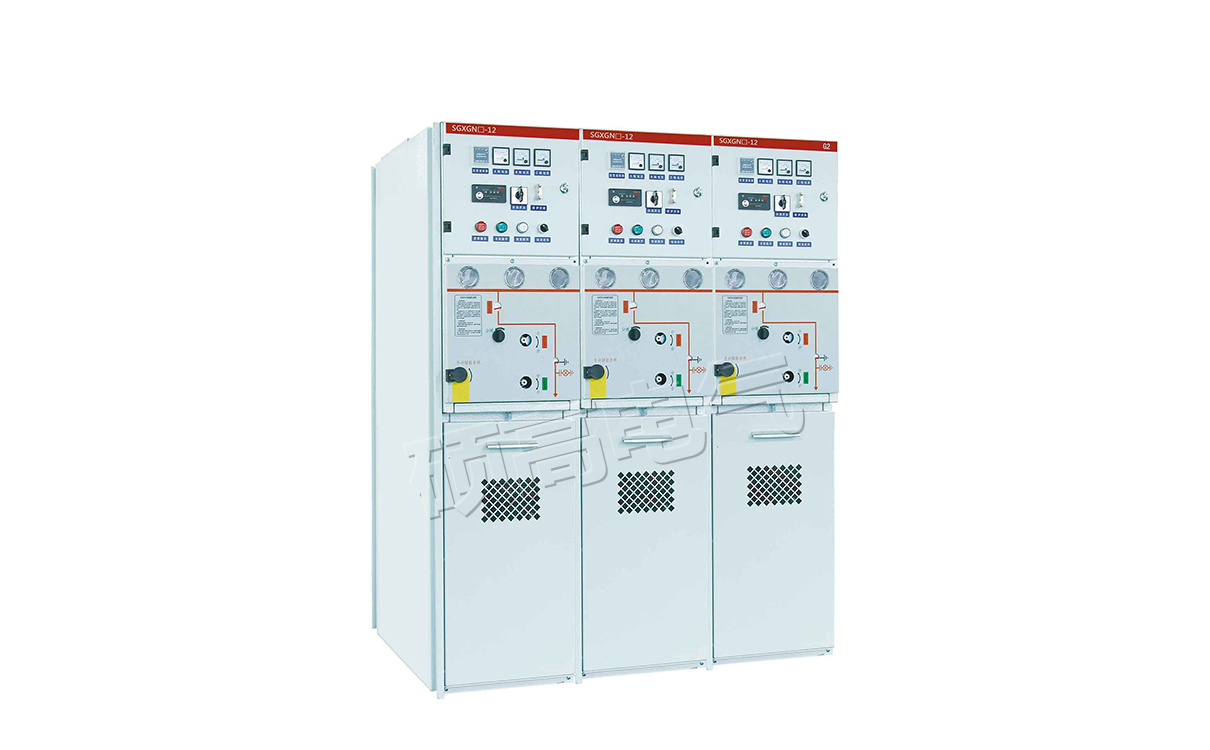

环网柜母线的布置要求

母线安装：

1.母线无尖角、毛刺及固定位置。

2.所示，硬表面是光滑的汇流条，无裂纹，皱纹的表面，并且夹杂物和扭曲变形。

3.用螺栓固定的硬母线搭接面应光滑，药瘾面不得有麻面、剥落和裸露部分，镀银接触面不得接地，绝缘子应清洁无损伤。

4.全密封环网柜模型不同。连接屏蔽母线在硅橡胶绝缘材料中加入导电介质，实现电场控制。

5.插入式安装在机壳母线要到位，这两组的机壳或机柜平衡三相屏蔽条插入头部位置到柜，缓慢移动，直到两个平行总线机柜完全插入时，一致的。

6.螺栓应均匀加载，不应在电气端子上施加附加应力。

7.母线安装连接紧密，连接螺栓用力力矩扳手紧固，紧固力矩应符合设计和安装说明书规定要求，如下所示：

8.固定在支撑绝缘子固定应光滑，所以，它不应该受到支持的总线附加应力母线固定夹具之间。

9.母线应在密封套管紧固的螺栓上安装均压盖和绝缘套管。

10.交流母线和水平布置的交流母线应自上而下布置，并从机柜背面***机柜。机柜表面的布置应为A、B和C。

11.中，环网柜套管的绝缘插头和锁闭盖的插入侧面安装，以防止灰尘侵入。

二、环网柜设备调试

1.检查并确认操作机构传动部分灵活，连接螺栓无松动。

2.检查确认弹簧储能结束后，辅助开关切断电机电源，合闸结束后，辅助开关自动接通电机电源。

3.所示，闭合弹簧被完成时，拉杆或凸轮轴与所述闭合闩锁，和可靠的锁定的下端。

4.开关装置灵活可靠，复位快速准确。

5.机构关闭后，调整弹簧机构的缓冲行程，使其符合产品的技术要求。

6.机械锁定和电气锁定操作是准确和可靠。

7.检查、调整柜内五个防爆装置部件的完整性，确保运行可靠、灵活。
