智能照明控制器接线图详解

接线图概述

智能照明控制器接线图是安装智能照明系统的基础，它提供了连接电源、控制器、灯具和传感器的详细指南。正确的接线确保系统能够高效运行，实现智能化控制、节能和提升用户体验。

主要组成部分

1. 电源输入：智能照明控制器通常需要接入220V或110V的交流电源。这部分是系统的主要电力来源。

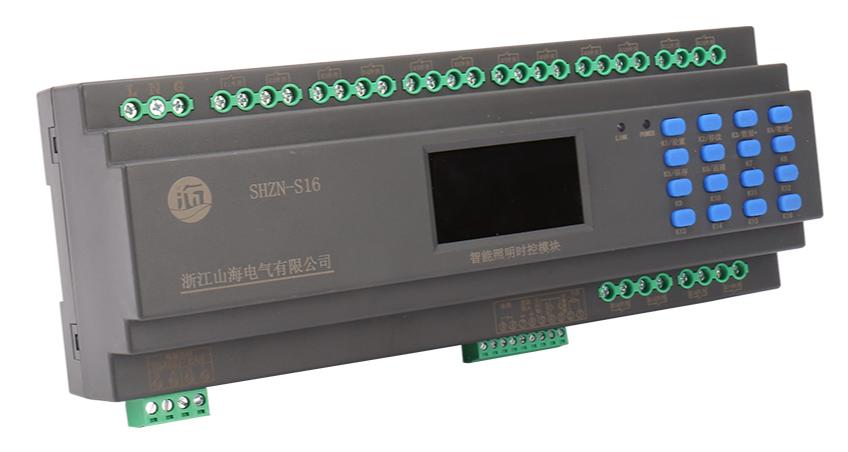

2. 控制器：智能照明系统的核心，负责接收和处理传感器信号、用户指令，并控制灯具的开关和亮度。

3. 灯具：可以是LED灯、荧光灯等，负责实际照明。根据设计需求，可能包含多种类型和数量。

4. 传感器：包括光传感器、运动传感器等，用于检测环境光线和人员活动，提供智能控制依据。

5. 连接电缆：用于连接各个组件，传输电力和信号。

接线步骤

1. 准备工作：在接线前，准备好所有需要的工具和材料，如电缆、接线端子、绝缘胶带和测试仪器。确保对接线图有充分理解。

2. 断电操作：确保在进行任何接线操作前，断开电源，避免触电危险。操作人员需佩戴绝缘手套并使用绝缘工具。

3. 电源接线：将主电源线连接到智能照明控制器的电源输入端。确保接线牢固，避免松动和短路。

4. 控制器与灯具接线：根据接线图，将控制器的输出端与各灯具连接。注意不同灯具的电压和功率要求，避免过载。

5. 传感器接线：将光传感器、运动传感器等连接到控制器的相应接口。确保传感器安装位置合适，能够准确检测环境变化。

6. 信号线连接：将控制器与外部控制设备（如智能手机、平板电脑）连接，确保可以通过网络实现远程控制和监控。

注意事项

1. 安全：接线时始终注意安全，避免接触带电部分。操作完成后检查所有接线是否牢固，防止因松动引发的故障。

2. 正确连接：严格按照接线图进行操作，确保各接口连接正确，避免因接线错误导致的系统故障或损坏。

3. 避免干扰：在布线时，尽量避免信号线与电源线平行铺设，减少电磁干扰对系统性能的影响。

常见问题及解决

1. 控制器无反应：接线完成后，如果控制器无反应，检查电源接线是否正确，电缆是否完好，电源是否正常工作。

2. 灯具不亮：若灯具在接通后不亮，检查灯具与控制器的连接是否正确，灯具是否损坏，控制器输出端是否有电压。

3. 传感器失效：如果传感器无法正常工作，检查传感器与控制器的连接是否正确，传感器本身是否损坏，安装位置是否合适。

总结

智能照明控制器接线图是实现智能照明系统安装和运行的关键指南。通过正确理解和实施接线图，可以确保系统高效、稳定运行，提供智能化、节能的照明解决方案。在接线过程中，需注重安全操作，严格按照接线图步骤进行，定期检查和维护，确保系统长期稳定运行。智能照明系统不仅提升了用户体验，还在节能环保方面发挥了重要作用，因此其接线工作的每一个细节都十分重要。
