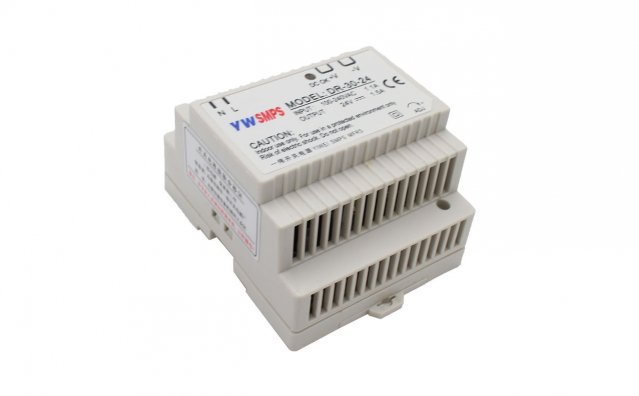

导轨开关电源设计方案关键应考虑的技术性性能参数有:輸出/输入工作电压比(UO/UI),功率PO,转化器高效率η,輸出工作电压纹波△UO,对键入工作电压源工作电压Ui的干扰信号(EMI)力度的限定等。在开展可靠性设计时,一般用不等式管束来表达各类性能参数(考虑某一不等式管束,表达设计方案結果考虑与之相对的某一性能参数)。
在设计方案导轨开关电源的主电源电路时,应测算和挑选的主题思想有:挑选主电源电路构造方式、切换开关管(三极管、输出功率MOSFET或IGBT)及整流二极管的型号规格以及工作电压和电流量的规格型号等,明确键入、輸出滤波器方式及主要参数;挑选测算带磁元器件(电感器、变电器、电压互感器等)的磁心规格型号、规格、绕阻线圈匝数和输电线的规格型号等,及其电容的挑选等。

导轨开关电源的控制回路赔偿网络设计应考虑开关电源的各类瞬态性能参数,因而它归属于瞬态设计方案。导轨开关电源的瞬态性能参数有:电气系统的可靠性,高频率性(用修复时间表示),瞬态没有响应的上冲和下冲,开关电源的抗振荡性(振荡包含键入工作电压的瞬态振荡,负荷的瞬态振荡一突加或突减负荷)等。因为主电源电路主要参数与导轨开关电源瞬态没有响应特性有很大的关联,因而瞬态设计方案应在主电路原理进行之后开展。
导轨开关电源瞬态***优设计的主题思想包含:挑选反馈控制方法(工作电压意见反馈或工作电压、电流量意见反馈,各自称之为单环操纵和立体双环操纵),互联网(即占比一積分一微分或PID放大仪)的电源电路方式,PID主要参数的***优设计等。
