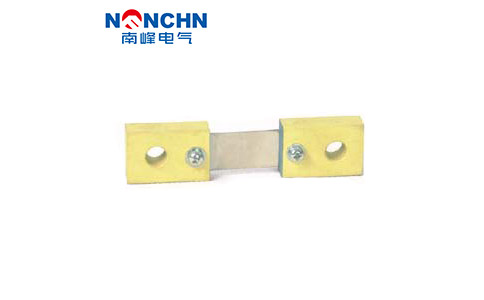

直流分流器选择依据

1、直流分流器挑选分离的方式

(1)依据常用电流计(或电流量-工作电压双用表)内径量表上标识的毫伏数挑选分流器的额定值压力降规格型号(常见75mV或45mV)。假如应用的电流计沒有该值，依据下列计算公式电流计的工作电压限制值，随后挑选分流器的额定值压力降规格型号。

电度表的工作电压限制值(mv)=电流计满量程时的电流量(a)x电流计的内电阻(ω)/1000

(2)依据待拓展的输出功率总流量挑选直流分流器的额定电压规格型号。

(3)将选定分流器的2个电流量接线端子各自联接***开关电源和负荷。电位差接线端子联接到电流计上。应留意电流计接线端子DJ623-8的旋光性。电流计的范畴扩张到分流器上校正的电流。

2、应用直流分流器后多种计算方式

针对电动机检测***测量，一个电流计一般配置好几个分流器，以处理在大检测范围内保证需要***测量精密度的难题。这时，规定应用的全部分流器的额定值压力降与电流计一致，比如75mV。那样，在挑选分流器以后，安培计的满量程是选定分流器的额定电压值，安培计的倍率(即内径量表每网格图的电流量数)是分流器的额定电压除于内径量表的总网格图。

用作直流分流器电流量***测量的分流器有槽体式和非槽体式。分流器由锰镍铜合金电阻棒和铜带构成，并镀有镍层。其额定值压力降为60mV，但也可作为75、100、120、150和300mV。

槽体式分流器具备下列额定电压:***、10A、1***、20A和2***

直流分流器的额定电压为30A***15kA规范区段。
