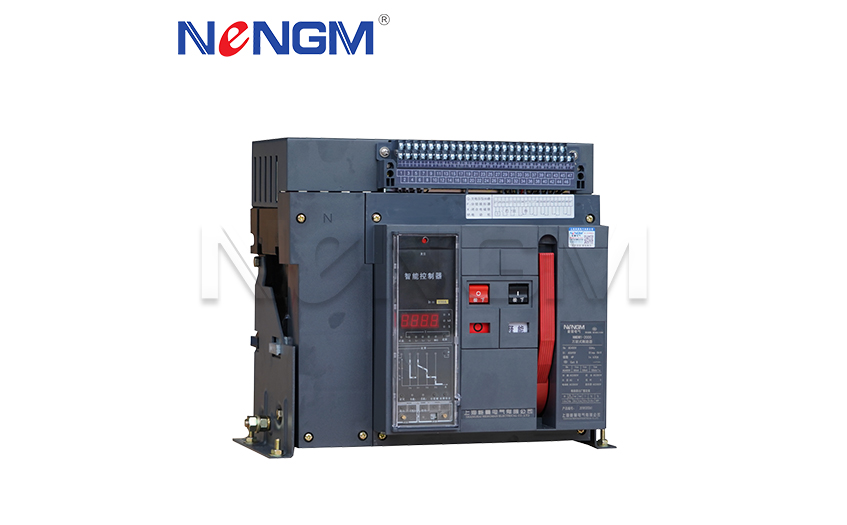

***式断路器检修步骤以及规程

高层建筑供配电设备中存在大量的通用断路器，通常用作低压通用开关或大容量分支开关。通过维修工作中的一些实例，阐述了***式断路器运行故障的分析与处理。

1.***断路器跳闸、重合闸故障

1.首先确定断路器是否为非事故断路器

非事故跳闸是指跳跃而无短路和超载。断路器不能关闭的原因有很多，首先，有必要确定断路器本身是否有问题。下面的块图说明了寻找和确定故障是线还是断路器的步骤和方法（配置1）。

断路器故障确定后，检查断路器。

2.***式断路器常见故障排除

（一）断路器因断路器的功率损失或断路器线圈的功率故障而关闭断路器的故障，会导致断路器跳跃，导致断路器重新回转故障。下列四种情况会造成低压分离器线圈的功率损失。

保护电路熔断，如RT14，造成电路故障，低压断线圈功率损失；

2关闭按钮，继电器接触点，断路器辅助接触头，如接触不良，元件损坏，可能导致电路故障，断开线圈功率损失；

电路中的接头断裂,压力连接螺丝松动,也会导致电路故障和功率损失。

4由于低压阻流器的线圈处于长期工作状态,环境污染和轴承不灵活或铁芯与铁之间的空气隙太大,容易使电流过大,导致脱拉线圈热烧,失去脱钩的功能。

通过观测和简单的检测试验，可以正确判断上述故障，一旦发现故障点，应及时消除故障点，如松动接头、部件损坏和线圈燃烧等。

（二）***式断路器机械系统失效导致断路器关闭失效，断路器操作机构在多次脱扣、关闭后严重损坏时可能发生故障。

1电机驱动机构磨损，如开关蜗轮、蜗杆损坏，不能驱动断路器的操作机构重扣、关闭。蜗轮和蜗杆的更换更复杂，需要专业的维修。

2自由机构的磨损使***式断路器再次困难，容易脱落，有时不情愿扣动，一次振动，然后自由释放；有时再次锁滑。螺钉应旋转并调整半轴与弹簧按钮之间的相对位置,以便接触面积约为2.5mm2,必要时应更换相应的部件。

运行机构中储能弹簧的故障当合闸力降低时，断路器的四连杆机构不能推到死点，不能保持合闸位置，断路器不能正常合闸。储存弹簧必须更换。

***式断路器操作机制不灵活，有卡住现象。由于这种断路器没有完全关闭，如果在操作机构中留有螺杆、螺母等异物，使断路器的操作存在卡住现象，会影响关闭；此外，旋转和滑动部分缺少润滑脂，操作机构开放式储能弹簧略有变形，断路器不会关闭。因此，在发生上述故障时，除了操作机构外，旋转和滑动部件应注入润滑脂。
