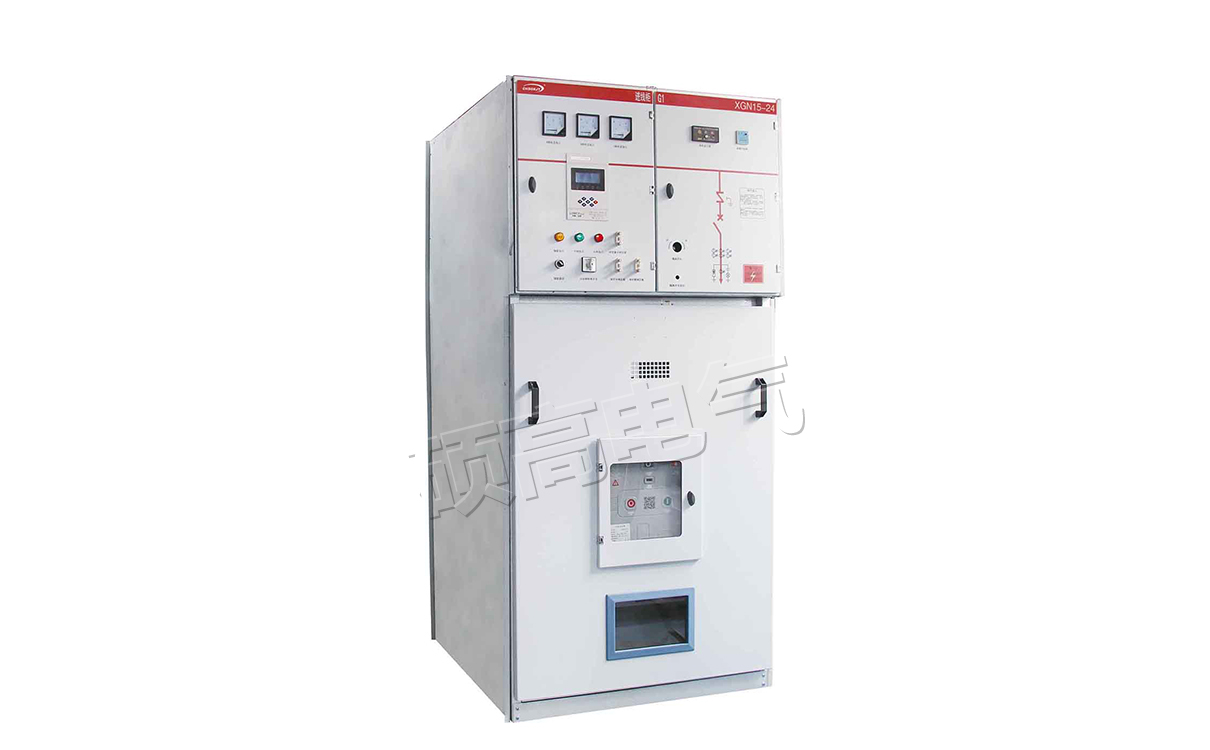

环网柜指大中型住户居住小区、购物商场、大中型用电量企业,为了确保髙压、底压供配电系统的持续性、可信性、安全系数,在供电地区内构成的供电主干线产生的1个合闭环形网。环网全是2个左右的箱式变压器,
环网供电中的每1个单独的箱式变压器(也称之为组合型配电站),这是这种把高压断路器机器设备、配电变压器和配电房设备依照必须的布线方法构成的一体化的加工厂预制构件型,室内室外很紧凑型式箱式变压器。
现阶段,箱式变压器的基础构造有髙压室一变电器室一底压室成目字型排序或品字型隔开二种构造,带实际操作过道或不带实际操作过道二种方式。
箱式变压器的供电方法有:环网供电、终端设备供电、双三相五线供电(含双三相五线内、外桥),且这几种供电方法公差配合很好。三相五线方法通常可釆用电缆线或空架。髙压室选用健全靠谱的紧凑元器件如 SF6 隔离开关、真空断路器、气顶高压负荷开关等,并具备全方位的防操作失误连锁功能。底压室装有驱动力、照明灯具、计量检定、无功功率补偿、操纵等作用。变电器通常选用油浸式变压器或干式变压器,并选用温度控制、逼迫自然通风、防精华露***测量典礼等。厢式发电厂的骨架图用成形不锈钢板材电焊焊接或用螺钉连接而成,机壳多选用厚钢板,热镀锌钢板及铝板,表层再涂安全防护漆料,下面的图图示为环网柜供配电系统图。

环网配电设备的髙压一回侧变压供电路线中有两路口单独的供电路线,选用单母线槽按段布线方式,当一路上有常见故障时,可由另一路上箱式变压器供电。
1.一回侧变电器供电路线的两路口单独的路线各自送进10KV 的工作电压,在其中一路上各自经配电变压器T1、T2降血压为220/380V 工作电压,为1 号模块用电量机器设备和2号模块用电量机器设备供电:另一路上各自经配电变压器T3、T4 降血压220/380V工作电压,为3号模块用电量机器设备和4号模块用电量机器设备供电。
2.当有一路上供电出现异常而不可以供电时,能够将环网柜中的高压断路器合闭,假如当左边开关电源出现异常时,合闭合闭高压断路器QF1,能够由右边直流高压电源为四台环路变电器供电。
3.一样,当四台环网柜配电变压器中的某每台变电器出现异常后,还可以将底压侧隔离开关QF2、QF3、QF4合闭,用另一个的配电变压器为其再次供电应用。
上面就是关于环网柜的相关优点信息了,希望能够对大家带来帮助!
