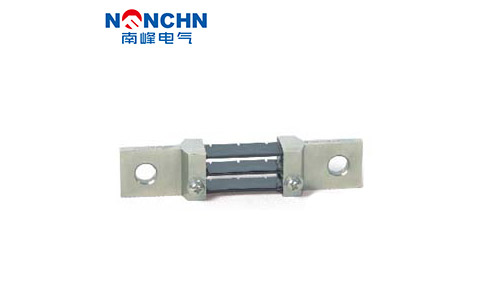

直流分流器基本介绍

直流分流器实际上是一个低值电阻。如果我想测量一个大的DC电流，例如几十安培，甚***更多，几百安培，和一个范围更小的电流表，我应该怎么做？这需要使用分流器。分流器是一个可以通过大电流的***电阻。当电流流过分流器时，分流器两端会出现毫伏级的电压。因此，用毫伏电压表来测量这个电压，然后这个电压被转换成电流。大电流测量完成。

分流器实际上是一个低值电阻。电流是根据电阻器的伏安特性来测量的。在工业应用中，它通常用于测量直流电流。当有直流电流时，会产生压降供直流电流表显示。所谓分流是指分流一个小电流来推动仪表指示。大电路中的小电流(毫安)与电流(1A-几十安)之比越小，电流表指示读数的线性度就越好、越准确。

直流电流表实际上是一个正常满量程值为75毫伏的电压表。直流电流表和直流分流器一起使用。例如，如果与100安培电流表匹配的分流电阻值为0.75欧姆，则为100安培* 0.75欧姆=75毫伏；再举一个例子，与50A安培计匹配的分流电阻值为1.5欧姆，即50A * 1.5mΩ欧姆=75毫伏。

电流表有许多不同的规格，但实际的电表是标准毫伏电压表。例如，它是一个满量程为75mv的电压表。然后，为了用这个电压表测量例如20A的电流，它需要配备一个分流电阻，也称为75毫伏分流电阻，当20A的电流流动时，它产生75毫伏的电压降。

分流电阻是一种可以通过大电流的小电阻。常用的1***或20A和3***安培计都需要分流。分流器的阻抗=仪表标记全电压/仪表全电流。例如，20A安培计的分流电阻值为75mv/20A=0.00375ω。在阻抗恒定后，根据欧姆定律，电流与电压成正比，电流是线性的，电压是线性的。因此，满量程为75毫伏的电压表可以用来显示电流。因此，所用的电流表实际上是电压表。

如何测量高交流电流？使用直流分流器，在一定的变化率下，大电流变为小于5安培的小电流，因此可以用小范围交流电流表测量大电流，但是测量的电流乘以该变化率。
