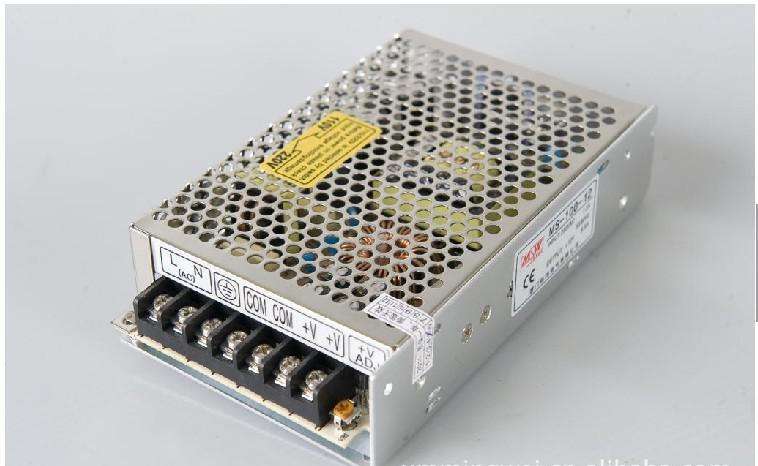

开关电源可分为两大类:AC / DC和DC / DC。作为二次电源的DC / DC转换器已经模块化,设计技术和生产工艺在国内外已经成熟和标准化,并得到了用户的认可。然而,由于其自身的特性,初级AC / DC在模块化过程中遇到了更复杂的技术问题和工艺制造问题。
1、AC/DC变换器AC/DC变换器将AC变换为DC,其功率和电流可以双向流动。将电源电流转换成负载称为“整流”,将电源电流从负载传输到电源称为“有源逆变”。交直流变换器输入50/60Hz的交流电流,必须经过整流、滤波,相对较大的滤波电解电容器是必不可少的。同时,由于安全问题,如UL、CCEE标准和EMC说明(如1EC、FCC、CSA),交流输入必须经过EMC过滤,并使用符合安全要求的组件,这限制了交流/直流电源的进一步小型化。此外,由于内部高频、高压、大电流的开关动作,解决电磁兼容问题难度更大,对内部高密度安装电路的设计提出了很高的要求。同样,高压大电流开关会增加功率损耗,限制了交直流变换器模块化的进程。因此,为了使供电系统的工作效率达到一定的满意度,有必要对供电系统进行优化设计。交直流变换器按电路的连接方式可分为半波电路和全波电路;根据电路的控制特点,可分为不可控、半控和全控三类;按编号在供电相位中,可分为单相、三相和多相;根据电路的工作象限,也可分为***象限、两象限、三象限和四象限。

2、开关稳压电源的电路结构有很多种。
(1)根据驱动方法,有自激和其他激励。
(2)根据DC/DC变换器的工作方式,有单端正、反激、推挽、半桥、全桥、降压、升压和升压降压。
(3)根据电路组成,有谐振模式和非谐振模式。
(4)根据控制方法,有脉冲宽度调制(PWM)型,脉冲频率调制(PFM)型和PWM和PFM混合型。
(5)根据电源是否隔离和反馈控制信号耦合,有隔离、非隔离、变压器耦合和电耦合。
以上方法的结合可以形成多种稳定开关电源型压力的方法。因此,开关电源厂家提醒设计者,要根据各种方式的特点,有效地结合,使高质量的开关稳压电源满足需要。
