高压避雷器基本概念

高压避雷器基本概念：

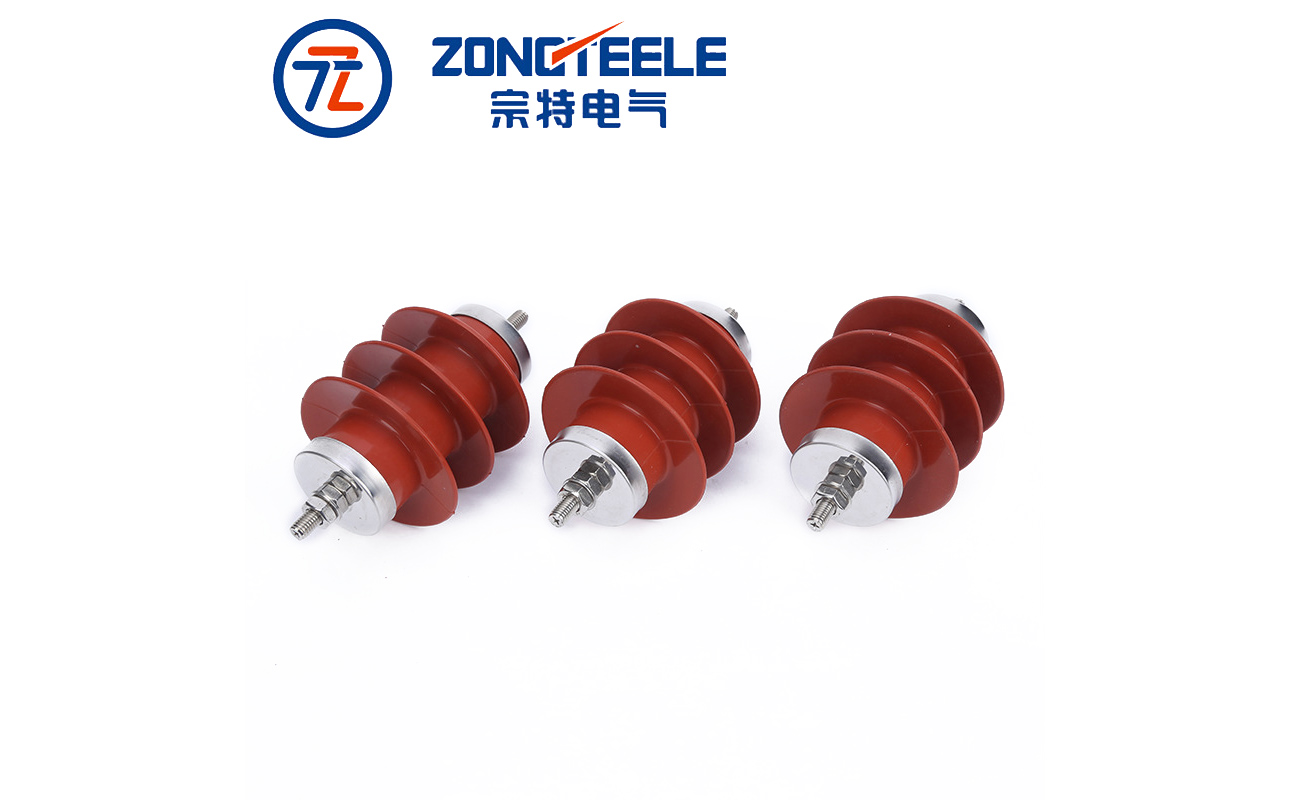

氧化锌高压避雷器是现阶段国际性上理想化的过电压保护器，它选用了氧化锌电阻器为关键正本，与传统式的碳化硅氧化锌避雷器对比，大大的改进了电阻器片的光电流特点，提升了载流工作能力，能够 制成无空隙氧化锌避雷器。因而产生了家用电器构造特性的根本变化。

当氧化锌避雷器在一切正常工作频率下，穿过防雷的电流量仅是微安级，当遭到过压时，氧化锌避雷器出色的非线特点充分发挥了功效，穿过氧化锌避雷器的电流量达千余安培，氧化锌避雷器处在通断情况，释放出来过压动能，进而避免了过压对输变电设备的损害。

高压避雷器功效：

10kV配电网中的氢氧化物氧化锌避雷器

氧化锌避雷器的关键功效是维护电器设备免遭雷击入侵波过压和实际操作过压对其机器设备的绝缘层毁坏。

高压避雷器安裝：

恰当挑选安裝氢氧化物氧化锌避雷器安裝应用与检修应留意的事宜

(1)安裝前要审校出厂铭牌，氧化锌避雷器的系统软件额定电流应与安裝点的系统软件工作电压合乎；

(2)氧化锌避雷器固定不动在支撑架上，其上接线端子与高压电线相联接，下方子要靠谱接地装置；

(3)不可以将氧化锌避雷器做为顶撑适用绝缘子应用，应尽可能挨近被维护安装设备，以减少间距对维护实际效果的危害；

(4)终端设备氧化锌避雷器宜安裝在跌落式熔断器以后，以利于分断时对它也起维护功效，变电器底压侧需装底压氧化锌避雷器，以避免正反面转换造成的过压毁坏变电器；

(5)应用氧化锌避雷器应留意应用地址的工作温度，氢氧化物氧化锌避雷器不宜安裝在有震动或比较严重污浊的地区及有比较严重浸蚀汽体的场地；

(6)生成氢氧化物氧化锌避雷器资金投入运作前和每运作满一年后，都应做保护性实验；

(7)氢氧化物氧化锌避雷器选用紫铜两层后盖密封性，资金投入运作后，每过5年应开展保护性实验，***测量漏电流时，在氧化锌避雷器两边应释放10kV交流电压(沟通交流脉动饮料不超±1.5%)，规定漏电流合乎其商品标准值；

(8)氧化锌避雷器接地装置应合乎接地装置技术规范规定。

高压避雷器电机选型：

氧化锌避雷器在选型应该留意的难题

*先往挑选应该留意应用场地，场地不一样，高压避雷器的型号规格也不一样。

配电设备型：维护相对额定电压的高压开关柜、变电器、厢式变、电缆头等相关变电设备免遭空气和实际操作过压毁坏，宜挑选"HY5WS"氢氧化物氧化锌避雷器。

发电厂型：维护发电站、变电站中沟通交流电气设备免遭空气过压和实际操作过压的毁坏，可挑选"HY5WZ"或"Y5WZ"型；

电动机型：限定真空断路器或低油隔离开关投切转动电动机时造成的过压，维护转动电动机免遭实际操作过压的毁坏，可挑选"HY2.5WD"或"Y2.5WD"型；

电容型：抑止真空断路器或低油隔离开关实际操作电容器组造成的过压，维护电容器组免遭实际操作过压的毁坏，可选择"HY5WR"型。
