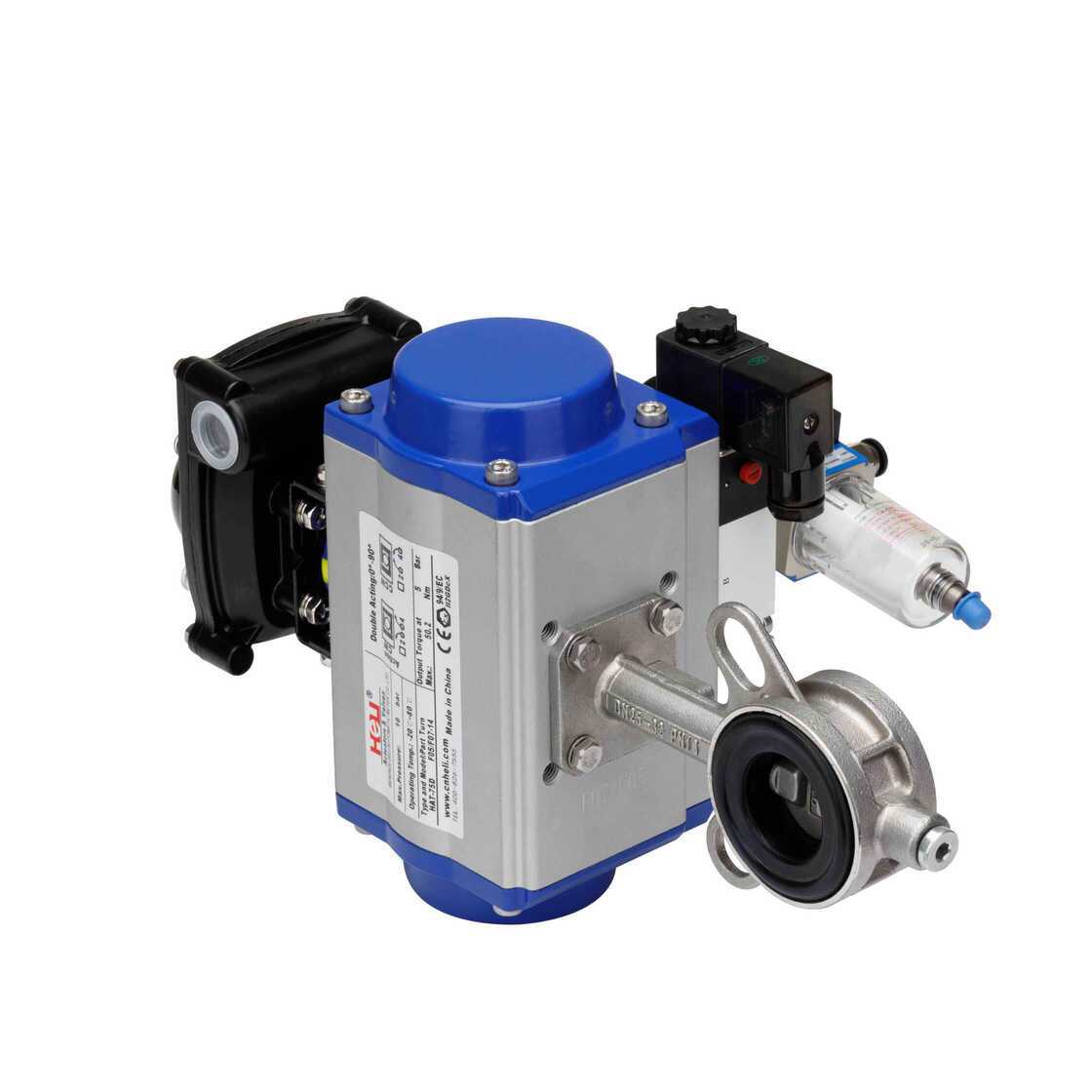

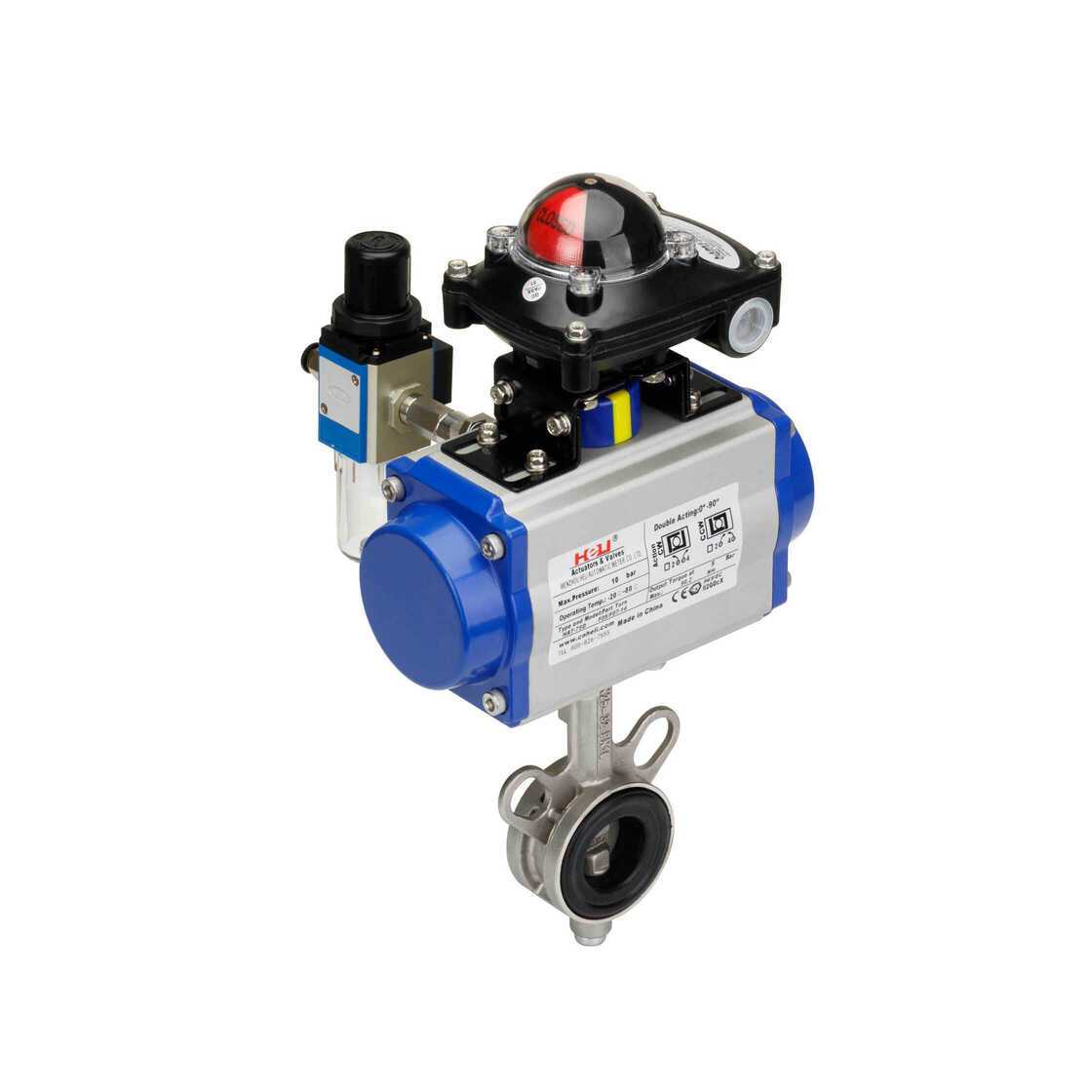

气动蝶阀的原理与应用

    气动蝶阀是一种广泛应用于流体控制的装置，它以其结构简单、重量轻、启闭迅速等优点，成为许多工业领域中不可或缺的设备。本文将从气动蝶阀的工作原理、主要构造、应用领域及其优缺点等方面进行详细介绍，以帮助读者更好地理解这一重要设备。

    首先，气动蝶阀的工作原理相对简单。它的核心部件是一个安装在阀体内的圆盘，称为蝶板。当气动驱动装置对蝶板施加气压时，蝶板便会绕其中心轴线转动，从而实现开关的功能。阀门的开启和关闭是通过改变蝶板与阀座之间的角度来实现的。当蝶板与阀座横向接触时，阀门处于关闭状态；而当蝶板与阀座呈90度角时，阀门则处于开启状态。这样的结构设计使得气动蝶阀能够在短时间内完成启闭，适用于对流量要求较高的场合。

    气动蝶阀的构造主要包括阀体、蝶板、气动执行器、密封圈和阀杆等部分。阀体通常采用铸铁、不锈钢或塑料等材料，以适应不同的工作环境。蝶板的设计可以是圆形或椭圆形，选用的材料也会根据介质的腐蚀性和温度而有所不同。气动执行器则是气动蝶阀的“动力源”，它通过气压推动阀杆转动，从而驱动蝶板的开启与关闭。密封圈的选择对于阀门的泄漏控制和使用寿命也***关重要，因为良好的密封可以有效防止流体泄漏，提高系统的安全性和可靠性。
