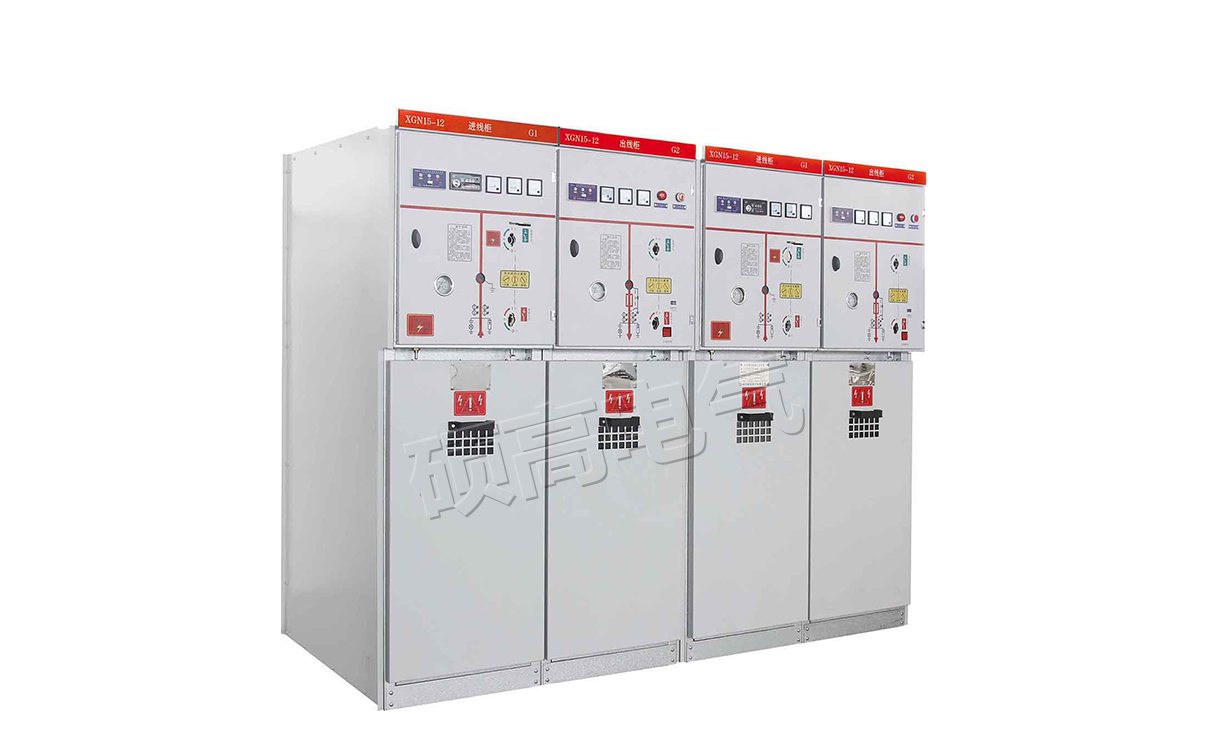

高压环网柜更新改造解决方法

1、高压环网柜的技术特征;

环柜电缆连接简单，使用寿命长，免维护的特点，可广泛应用于配电室、户外开关柜、箱式变电站和风力发电厂等场所。γ

10 kV-20 kV电缆配网开关T接线设备具有安全性高、适用性广、耐腐蚀、现场显示、结构灵活、外形美观等特点。

在断开控制的前提下，可以用高压环网柜代替电缆配电箱来实现配电线路的扩容。这不仅形式简单，而且还减少了占地面积并节省了投资。

2、高压环网柜技术升级改造应满足以下基本要求

主要结果如下：

(1)高压环网柜有4x6回路开关，普通箱体SF6气体密封灭弧和绝缘。

(2)额定电流630A-1250A。电缆连接到电缆头，环路不区分输入和输出线路。

(3)负荷开关只能切断额定负荷电流。

(4)当故障电流通过时，故障电流可由断路器和熔断器来划分。

(5)开关在闭合时应与接地开关有可靠的机械联锁。

(6)在满足电气参数的同时，高压环网柜和高压环网柜的总体结构满足***佳设计要求。

(7)将电缆头带电压传感器应用于面板的现场指示灯中。

3、高压环网柜手动操作技术特点

高压环网柜活动触点的垂直运动有三个位置：闭合、断开和接地。这种设计消除了同时阻断开关或断路器与现场开关的可能性。

(1)接地开关具有根据标准的短路关断电流。"高压环网柜"手动操作具有隔离和断开双重功能。电缆间隔和接地开关和负载开关（断路器）可以相互联锁。电气和机械操作机构位于面板后部，模拟总线能够可靠地显示开关的闭合、断开和接地3个位置：

(2)关闭：动作触点由快速操作机构控制。对于负载开关，除了控制移动触点的移动外，没有储能功能。对于断路器和组合式熔断器负载开关，操作机构可以在触点闭合时同时存储能量。

(3)断开：开关断开由同一速动操作机构的方向动作实现。断路器和组合式熔丝负荷开关的中断是通过按钮操作或故障跳闸来实现的。
