直流分流器的故障预防措施

直流分流器的定义

如果我测量一个大的DC电流，例如，几十安培或更多，但不是一个大范围的DC电流表，我该怎么办？这需要使用分流器。

分流器实际上是一个***的电阻，电阻小，可以通过大电流。当电流流过分流器时，分流器两端将产生毫伏DC电压信号，导致并联在分流器两端的直流电流表指针摆动。读数是DC电路中的电流值。

所谓分流是指仪表指针被一部分小电流(毫安)推动。小电流与大回路电流之比(A)越小，电流表指示读数的线性度越好、越准确。

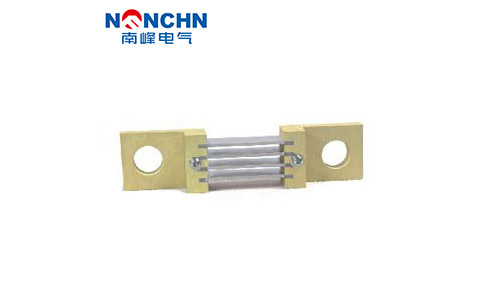

直流电流表的实际仪表是标准毫伏电压表。分流器两端的电压由毫伏电压表测量，然后电压被转换成电流，即我们在电流表上看到的电流，从而完成大电流的测量。毫伏电压表的满量程值为20毫伏、30毫伏、50毫伏、60毫伏、75毫伏、100毫伏、150毫伏等。一般为75mV(如图1)。例如，要使用该电压表测量20A的电流，必须为其提供一个分流电阻，也称为75毫伏分流电阻，当20A电流通过时，该电阻会产生75毫伏的电压降。根据欧姆定律U=IR，分流器阻抗=仪表标记全电压/仪表全电流。例如，与100安培电流表匹配的分流电阻值为0.00075欧姆，即100安培*0.00075欧姆=75毫伏；与50A电流表匹配的分流器电阻为0.0015欧姆，50A*0.0015欧姆=75毫伏。

直流电流表和分流器一起使用。

直流分流器的预防措施

1.分路一次回路的电缆(或铜排)与分路之间的连接处不允许人为接触电阻，二次电压的采样点不能从非采样点采样。

2.两个小螺钉连接到仪器的信号输入端。应该注意信号的极性。电流流入分流器的一端为正，并连接到仪器信号输入端的正输入端。电流流出分流器的一端为负，并连接到仪器信号输入的负输入端。

3.建议实际使用的电流(长时间)不要超过额定电流的80%。
