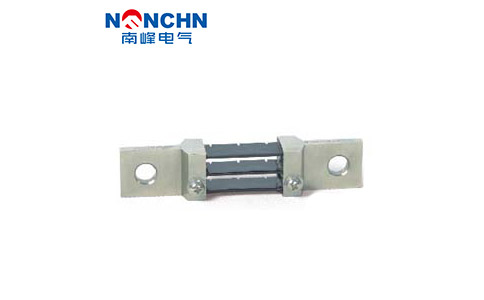

直流分流器如何接线?
一般状况下,分离上带四个地脚螺栓,2个大的,2个小的,用2个大的地脚螺栓使分流器串连到被测电流量信号的控制回路中。2个小地脚螺栓连接仪表信号输入端,应留意信号的旋光性,电流量注入分流器的那端为正端,接仪表信号输入端的正输入端;电流量排出分流器的那端为负端,接仪表信号输入端的负输入端。
分流器的运用
分流器普遍用以扩张仪表***测量电流量范畴,有移动式时间常数分流器和精密合金变阻器,均可用以通信系统、电子器件整个设备、机械自动化的开关电源等控制回路作制人数,均流抽样检验。
分流器的归类及规格型号
用以交流电流***测量的分流器有插槽式和非插槽式。分流器有锰镍铜合金电阻棒和铜带,并镀有镍层。其额定值压力降是60mV,但也可被作为75、100、120、150及300mV。
插槽式分流器额定电压有下列几类:***,10A,1***,20A和2*** 非插槽式分流器的额定电压从30A到15kA规范间距均有。

外附分流器又有多种多样型号规格,如;FL-2型,FL-1型,FL-27型,FL-19型,FL-13型,FL-21型,
FL-29型,FL-39型,中国台湾型,乌克兰型,韓式型,现代美式型等 内附分流器也许多,但样子能够依据顾客规定来订制。内附分流器样子要比外附分流器小许多。
分流器的操作方法举例说明
采用直流分流器501W/BP扼流线圈的方式
(1)按常用电流计(或电流强度双用表)表壳上所标明的mV数挑选分流器的额定值压力降规格型号(一般常见的是75mV或45mV)。若常用电流计无此值,则用上式测算表的工作电压量限,随后再挑选分流器的额定值压力降规格型号。表的工作电压量限(mV)=电流计满标尺时的电流量(A)&TImes;电流计的内电阻(Ω)/1000
(2)按欲扩张的电流量测量范围挑选分流器的额定电压规格型号。
(3)将选中的直流分流器2个电流量端各自与开关电源和负荷相互连接,电位差端接电流计,应留意电流计的接线端子接线端子DJ623-8旋光性要接对,则电流计的测量范围就扩张来到分流器上校准的电流。
