导轨开关电源纹路波动的分析

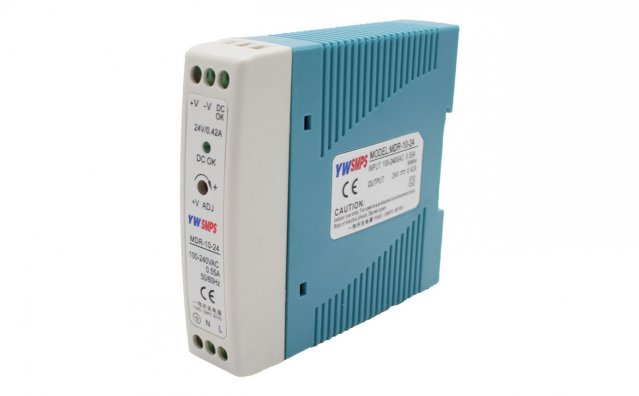

导轨开关电源，针对了解电源电路的人而言导轨开关电源是一项在家中利用率不太高的，关键用在工业控制的制造行业导轨式开关电源特性规定平稳 在控制箱中安裝 安裝便捷拆换非常容易。下边人们则看来一下导轨开关电源纹波分析。

因为导轨开关电源一般是由交流电经变压器稳压电路等阶段而产生的，这就难以避免地在直流电平稳量中是多少含有一些沟通交流成分，这类累加在直流电平稳量上的沟通交流份量就称作纹波。

纹波的成份比较繁杂，它的形状一般为頻率高过直流的相近正弦波的脉冲电流，另一种则是总宽较窄的单脉冲波。针对不一样的场所，对纹波的规定各不一样。针对电容成熟而言，不论是那一种纹波，要是并不是很大，一般对电容成熟品质不容易组成危害。而对程控机开关电源或音响中常应用的开关电源，因为总宽较窄的单脉冲沒有充足的动能来促进音响喇叭的纸盆或电话机的耳机而产生杂声，因而针对这类窄单脉冲的规定能够放开。

而针对声频范围之内的相近正弦波的纹波数据信号，尽管其力度并不是太高，但其动能却使音响喇叭或耳机产生嗡嗡响的杂声。因而对这类形状的纹波需有一定的规定，而针对用以一些操纵的场所，因为窄单脉冲做到一定的高宽比会影响大数字或逻辑性控制部件，使机器设备运作的可信性减少，因而对这类窄单脉冲的力度需有一定的限定，而对相近正弦波的纹波，一般因为其力度较低，对控制部件的影响并不大。

纹波的表达方式能够用有效值或***高值来表达，能够用***量，还可以用相对性对量来表达。比如一个开关电源工作中在稳压电路情况，其輸出为100V***，测出纹波的有效值为10mV，这10mV就是说纹波的***量，而相对性量即纹波指数=纹波工作电压/輸出工作电压=10mv/100V=0.01%，即相当于万分之一。
