环网柜操作步骤细节

环网柜的作用是保护变压器，限制短路电流，使变压器不能承受突然的短路故障电流，并在10 ms内迅速消除变压器内部短路故障，防止因内部短路引起的压力上升而损坏变压器。使变压器保护更加可靠、合理。对于变压器低压侧端部短路，应合理选择高压熔断器，高压熔断器可消除低压侧端部短路故障，有效地保护变压器。

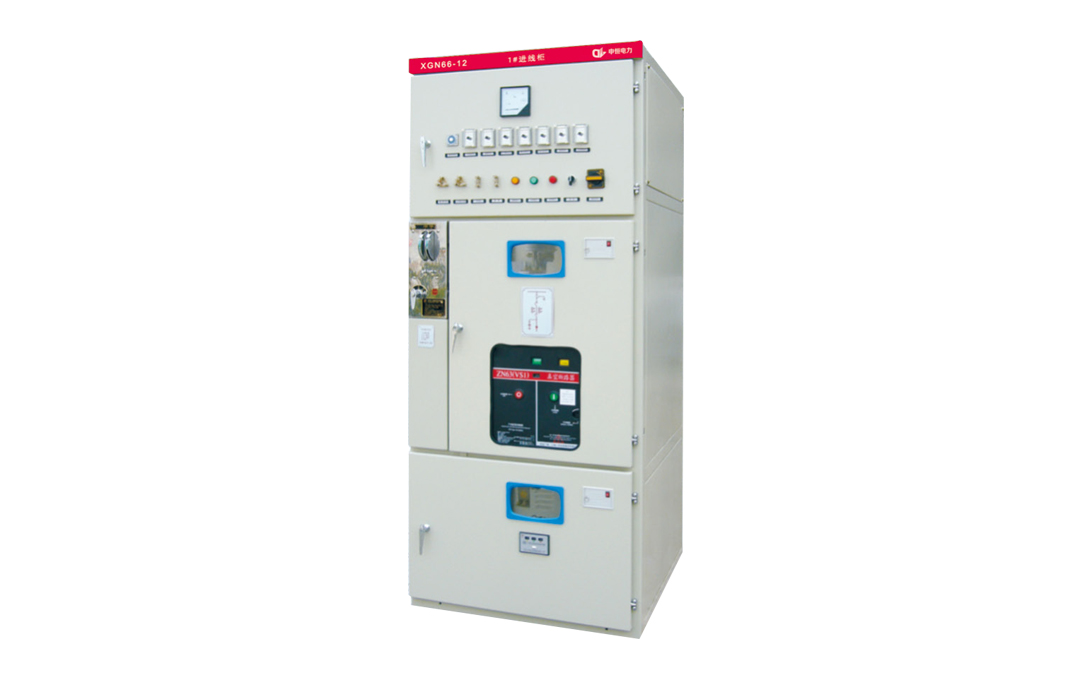

操作时首先断开低压主断路器，然后按下环网柜右上角的红色停止按钮，断路器断开，断路器室的面板指示器显示断开状态，然后将手柄插入接地开关室中，如箭头所示，在闭合方向旋转，接地开关闭合，面板显示接地开关闭合，打开环网柜操作。

修查完成后，先插入手柄，按箭头方向关闭接地开关，面板显示接地开关断开，然后将手柄插入断路器面板，沿储能方向旋转如箭头所示，面板显示储能。然后，按下右上角的绿色关闭按钮，环网柜关闭操作完成。高压环网开关柜操作人员不少于两人，一人负责，另一人现场监护。操作人员应戴绝缘手套、保温鞋，并在操作期间站在绝缘垫上。

送电操作程序

1.在给变压器供电之前，检查变压器输出总负载开关是否关闭。

2.打开接地刀锁，取下“禁止关闭”警告标志。

3.逆时针操作，拔下接地刀。

4.检查接地指示灯是否处于关闭位置（“浮动”状态）。

5.锁上接地刀锁。

6.打开负荷刀锁。

7.顺时针操作关闭开关。

8.检查这三个指标是否已启动。

9.锁上负荷刀锁。

注意事项：

1.日常操作和电源操作仅限于为变压器供电的负载柜。严禁使用高压环路和环路机柜。

2.电源正常时，当负荷柜处于“浮动”位置时，接地刀只有在变压器保持（4.7-4.10运行）时才能闭合。

3.环网柜的功能是保护变压器，限制短路电流，避免突然短路故障电流，在10 ms内迅速排除变压器内部短路故障，防止因内弧压力引起的变压器损坏，使变压器得到更可靠、更合理的保护。针对变压器低压侧端短路，合理选择高压熔断器，高压侧熔断器消除低压侧端短路故障，有效保护变压器。

4.运行时，应首先断开低压主断路器，然后按下环网柜右上角的红色停止按钮，断路器断开，断路器室面板指示灯断开，然后把手插入接地开关室。如箭头所示沿关闭方向旋转，接地开关闭合，面板显示接地开关闭合，环网柜操作完成。

5.检修工作完成后，首先插入手柄，向箭头方向转动，断开接地开关。面板显示接地开关已断开。然后将手柄插入断路器面板，并旋转***箭头所示的储能方向。当面板显示储能完成后，按下右上角的绿色关闭按钮，完成环网柜关闭操作。
