环网柜与中置柜的差别性

环网柜与中置柜的差别性：

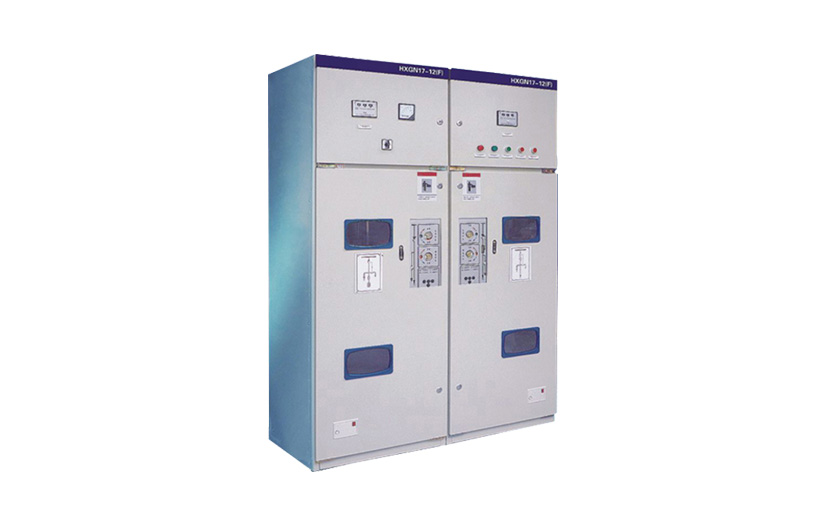

一、环网柜

高压环网柜是为提升供电可信性，使客户从2个方位得到开关电源，一般将供电力网组合成环状，这类供电方法被称作环网供电。

环网柜其关键一部分选用负荷开关与高压熔断器，具备构造简易、重量轻、价格便宜、可提升供电主要参数和特性及供电安全性等优势。被普遍适用大城市居民小区、多层建筑、大中型商业建筑等负载基地的配电站与箱式变电站中。

环网柜一般分成气体绝缘层与SF6绝缘层二种，用以分与合负载电流量、分断短路容量及变压器空载电流量，在一定间距输电线路、电缆线路线的电流，起操纵和维护功效，是环网供电和终端设备供电的关键机器设备。环网柜中的负荷开关一般规定三工装夹具，即断开负载，装修隔断电源电路，行得通靠接地装置。产气式、气顶式和SF6负荷开关易保持三工装夹具，而真空泵灭弧式只有分断不可以防护，因此真空泵负载环网高压开关柜在负荷开关前再加一个隔离开关以产生防护断口。

二、中置柜

中置柜的全称之为铠装电缆型移走中置式金属材料封闭式开关柜，分成三层构造，顶层为母线槽和仪表盘室，内层为隔离开关室，下一层为电缆线室。因为隔离开关在内层，因此称之为铠装电缆型移走中置式金属材料封闭式开关柜，通称中置柜。

三、差别

1、环网柜关键用的是高压负荷开关，只具有防护和感应起电分重合闸用，沒有方法开断短路容量，而中置柜应用的是髙压真空断路器，维护工作能力更为强劲。

2、环网柜的过流保护是靠高压熔断器保持的，而中置柜靠隔离开关保持，一般小容积的变电器可考虑到用环网柜，经济发展可用，大空间的变电器能够应用中置柜，安全性维护工作能力更强劲。隔地供电公司对环网柜的应用范畴常有要求。

3、环网柜与中置柜的较大差别在分断电流量上，环网较大是630A，中置柜较大能够保证3150A。

4、二者的构造和元器件采用有挺大的不一样，中置柜类型较多，能够分成出入线高压开关柜，计量检定柜，电压互感器要求等，环网柜要是是联系高压开关柜，中置柜内的电源开关能够设定全自动保护器，在安全事故时，保护器发出信号，使电源开关姿势跳电，断开开关电源，柜里采用的多是VS1型真空开关柜，而环网柜内一般沒有保护器，在安全事故时，內部安裝的高压熔断器超温融断，断开电源电路。电源开关多选客户内沟通交流高压负荷开关或SF6负荷开关。

环网柜基本的施工方式：

1. 施工工艺流程：

1.1、施工放线精准定位；1.2、基坑；1.3、基础垫层施工；1.4、底版模板施工；1.5、底版混凝土浇筑；1.6、板墙模板施工；1.7、板墙现浇混凝土；1.8、模板拆卸；1.9、批腻子；1.10、当场清除。

2. 施工方式：

1)在施工前***先要充足了解工程图纸，在这个基础之中由放线员根椐施工图纸在图上特定部位开展基本部位的精准定位施工放线；进行后由检验员时行自查。

2)在地图定位之后，由施工员安排(人工服务土方开挖时)普工，按当场施工放线部位时行基坑，基坑开挖进行后由质量员开展自查，在自查达标的前提条件下，请监理工程师到当场工程验收。

基坑开挖时要留意以下幾點：

a、实际操作工作人员中间的间隔，并不可***开展实际操作，防止间隔过小在挥锹时产生相互之间意外事故。b、基坑开挖时要按安全交底规定将弃土置放到尽量离坑边很远或特定部位，如深基坑较深的，要考虑到放坡系数，防止作用力压塌外壁产生坍塌安全事故。

c、在土方开挖需到距工程图纸标低位100mm时，要留意不可超挖，剩下一部分的土壤用小铲消除，以利于坑底的成形和维持坑底的抗压强度。3)在深基坑施工进行后，由模具工入场按工程图纸规定制基础垫层混泥土模板，进行后有刚筋的由钢筋工开展配筋图，要模板施工全过程时要留意模板制作时的机械设备工作 安全性、安全用电等。4)在模板施工进行并工程验收后，开展基础垫层现浇混凝土的施工，这此全过程中，前应浇灌潮湿模板，因为本工程项目的混泥土板较薄(200mm)并且是混凝土垫层，故可立即一次成形，在成形后，运用棒式震动器沿模板基地呈“棉絮型”振动并向底版外缘拖拽进行施工。5)在底版基础垫层进行后，开展板墙模板的施工，方式同底版模板施工。

6)板墙混凝土浇筑方式略同于底版混凝土浇筑。7)板墙现浇混凝土进行后，在考虑抗压强度规定的前提条件下，开展模板拆卸。
