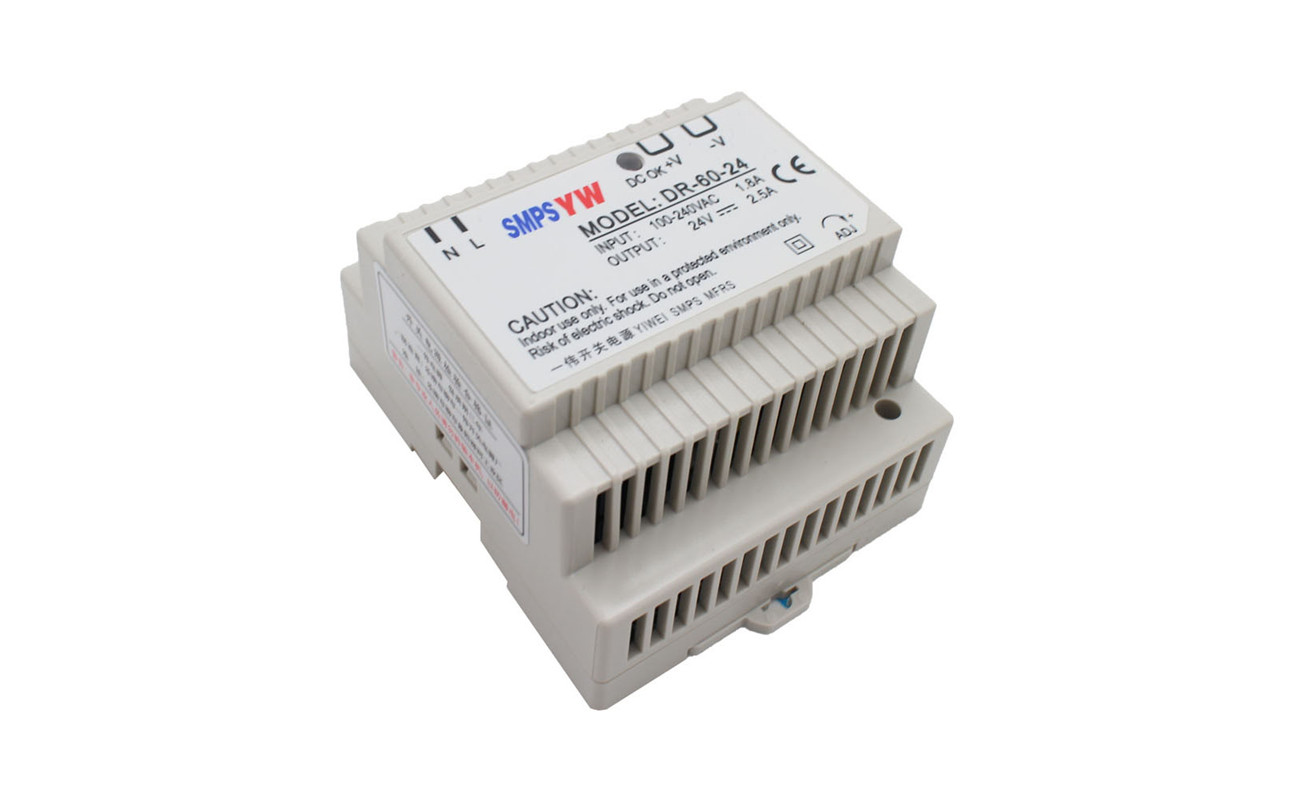

导轨开关电源的基础原理分析

导轨开关电源的基础原理分析:

导轨开关电源能够根据高频开关方式非常好的处理这一难题。针对高频开关电源来讲，AC键入工作电压能够在进到变电器以前变压（变压前一般是50-60 KHz）。伴随着键入工作电压的上升，变电器及其电容器等电子器件的个子就无需像线性稳压电源那麼的大。这类高频开关电源更是人们的本人PC及其像VCR硬盘录像机那样的设 备所必须的。必须表明的是，人们常常常说的“导轨开关电源”实际上是“高频开关电源”的简称方式，和开关电源自身 的关掉和开启式没有关联的。

　　实际上，终端产品的PC的开关电源选用的是一种更加提升的计划方案：闭控制回路系统软件（closed loop system）——承担自动开关管的电源电路，从开关电源的輸出得到反馈数据信号，随后依据PC的功率来提升或是减少某一周期时间内的工作电压的頻率便于可以融入开关电源的变电器 （这一方式称之为PWM，Pulse Width Modulation，脉冲宽度调制）。因此说，导轨开关电源能够依据与之相接的耗电量机器设备的功率的尺寸来源于我调节，进而能够让变电器及其别的的电子器件带去越来越少 量的动能，并且减少热值。

审视线性稳压电源，它的设计构思就是说输出功率高于一切，就算负荷电源电路并不一定挺大电流量。那样做的不良影响就是说全部元器件就算非必要的那时候也工作中在超负荷下，結果造成高许多的发热量。

　　导轨开关电源的原理

　　导轨开关电源就是说选用输出功率集成电路工艺做为开关元件，根据规律性导通电源开关，操纵开关元件的占空比来调节輸出工作电压。开关元件以一定的间隔时间反复地接入和断掉，在电源开关无件接入时键入开关电源Vi根据电源开关S和滤波电路向负荷RL出示动能，当电源开关S断掉时，电源电路中的储能技术设备（L1、C2、二极管D构成的电源电路）向负荷RL释放出来在电源开关接入时需存储的动能，使负荷获得持续而平稳的动能。
