环网柜基本类型

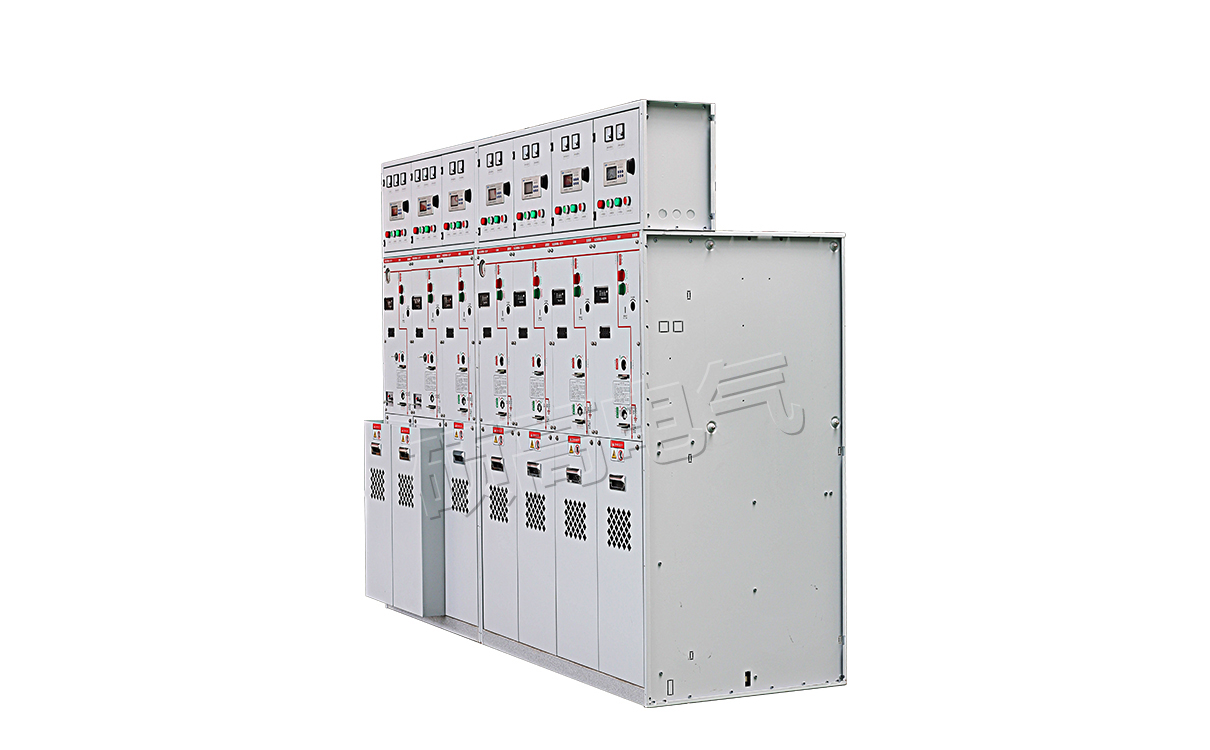

柜型依照开关柜归类，有负载高压开关柜、隔离开关柜、GIS等。?环网柜是1个约定成俗的称呼，原来指的是负载高压开关柜用以环网式供电系统，如今常常被别人作为负载高压开关柜的代称，无论是不是被用以环网式供电系统，如一些路线要合环运作（别名手牵手），或者有将会开展负载割接?（将一排上的负载转换到另一排上）?保持这种作用的配电箱就叫环网柜。故环网柜是这种能保持环网供电系统的开关柜，常见于环网供配电系统，也称“室外厢式环网柜”、“启闭器”。

负载高压开关柜能够用以环网式供电系统、高压交界室派接、高压尾端配电室供电系统，各地域供电系统单位对容许应用高压负荷开关加高压熔断器维护的变电器的规格型号规定不同，例如北京市通常规定变压器容量不超1000KVA，深圳市地域将会是1600KVA。负载高压开关柜结构简易，成本费较低，容积较小，大部分能够贴墙安裝，通常只能高压熔断器维护而无继电保护装置。负载高压开关柜主母线槽电缆载流量通常不大于630A，高压负荷开关额定值开断电流量通常不大于630A（极少数超过1700A），变电器柜（出线柜）?额定电压（高压熔断器）通常不超12***，高端高压负荷开关的迁移电流量能够超过2800A。一部分负载高压开关柜能够安裝专用型真空断路器、SF6?隔离开关或选用气顶等灭弧方法，短路故障开断工作能力贴近或超过高压开关柜水准。

环网柜用以分与合负载电流量，开断短路容量及变压器空载电流量，必须间距输电线路、电缆线路线的电流，起操纵和维护功效，是环网供电系统和终端设备供电系统的关键开关柜。

归类

①环网柜依据气箱构造分成共厢式与单元式

②依据总体构造分成现代美式与欧式古典

③依据绝缘层材料分成固态绝缘层式、气体绝缘层式与SF6汽体绝缘层式

④依据户內外分室内环网和室外环网。

现代美式环网柜

室外设计方案，重量轻、免维护保养。牢固的内罩壳和外罩壳，?抗外力作用和防爆型工作能力强，?机壳选用不锈钢板或翠绿色壳体。出入线电缆线，?根据全封闭式预铸式电缆线联接件，安装操作，联接靠谱。电缆附件选用现代美式欧式古典均可。现代美式传统式共厢式设计方案，?多通道出入线在1个壳体中，结构紧凑，可信性高，电源开关组成方法灵便。

欧式古典环网柜

共厢式欧式古典环网柜

环网柜的罩壳由单独的作用小室构成?，主母线槽、高压负荷开关、组成家用电器模块都单独成室；?环网柜的打气隔室用3.0mm不锈钢板材用气保焊电焊焊接而成。高压负荷开关及母线槽联接均密封性在SF6汽体里。组成随意，拓展便捷。

气包式欧式古典环网柜

与众不同的电源开关设计方案，应用不锈钢板做成的负；荷电源开关罩壳将柜门分成不一样的小室?。组成随意，拓展便捷。高压负荷开关密封性在SF6汽体里。罩壳应用不锈钢板经冷锻压加工工艺生产加工而成，确保了商品的高品质。
