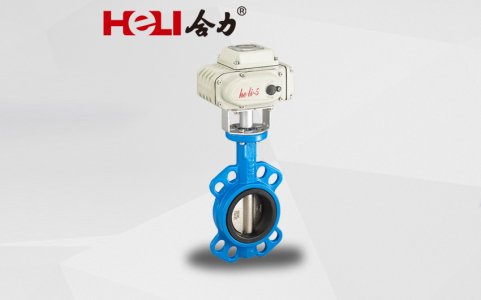

电动蝶阀中的电动执行器如何选型

   因为电动蝶阀是由碟阀和电动式设备组成，因此当碟阀明确后怎样恰当挑选电动式设备是关联到具体应用中是不是可以满足工程项目必须的关键要素。在挑选电动式设备时不仅应考虑到上述情况的办公环境、电气控制系统和通常技术性特性，并且对电动式设备的综合性技术性特性亦应开展全方位的考虑到。

　　1、阀杆直徑的控制值

　　升降杆阀门挑选电动式设备应留意其容许根据的阀杆直徑值，阀杆直徑务必低于该值。另一个，针对多旋转电动式设备，在采用时还应明确提出对阀杆罩高宽比的规定（与阀门痛径相关）。转动杆阀门不需佩戴阀杆罩。

　　2、阀门与电动式设备的联接

　　阀门与电动式设备的联接形式与规格应合乎***行业标准：GB/T12222-1989多旋转阀门驱动器设备的联接，GB/T12223-1989一部分旋转阀门驱动器设备的联接。

　　3、电动式设备的輸出转距与转速比

　　輸出转距值是电动式设备的关键性能参数之首，都是应用中必须挑选的关键主要参数。假如在组配电动阀门时采用的电动式设备輸出转距过大或不够全是不可用的。由于通常状况，电动式设备生产厂家产成品原厂时均需开展輸出转距值的检测与调节，是相对比较***的。假如采用过大的輸出转距容量，将会使电动阀门具备挺大的潜在性危险因素，如果产生操纵维护不灵状况将非常容易导致阀门毁坏（阀杆弯折、油路板裂开）状况，非常容易导致管路系统软件安全事故。因此輸出转距容量挑选过大不是可用的。假如在具体工作上无法打开阀门都是归属于挑选不科学。

　　有关对电动式设备輸出转速比的明确，在电动蝶阀阀门对其开闭時间沒有严格管理时，应尽可能采用比较慢的速率。

　　由于多余的迅速速率，在同样转距规定下将会扩大电机额定功率，那样不仅***浪费电力能源，提升工程预算，并且也会使电动式设备容积扩大导致各个方面***浪费。

　　现阶段中国自主开发设计研发的电动式设备，在每一电动机轴号中设计方案适用的电机规格型号总数很少（通常为2-3个规格型号），及其行为主体传动系统中传动齿轮副和蜗轮副的传动比范畴转变不足，因此每一电动机轴号的转距分档和转速比分档都很少。

　　4、电动式设备的较大推力控制值

　　假如电动蝶阀阀门径向力由电动式设备担负（即阀杆螺帽在电动式设备中），其推力值不容许超出电动式设备的控制值。

　　5、阀杆螺帽的较大转圈圈数

　　在采用多旋转电动蝶阀阀门电动装置时务必表明阀门工作中时阀杆螺帽的较大转圈圈数，那样能够恰当选装电动式设备中部位标示组织的相关传动齿轮传动比，令其部位标示有充足的精密度考虑阀门工作中全过程中对阀门开、关水平的观查，不然易导致幻觉，危害一切正常工作中。

　　现阶段，一部分旋转电动蝶阀阀门电动装置均有机械设备限位开关，以避免没法分辨阀瓣部位，这种阀门与电动式设备间的联接丝孔和健槽部位的相匹配关联规定严苛。
