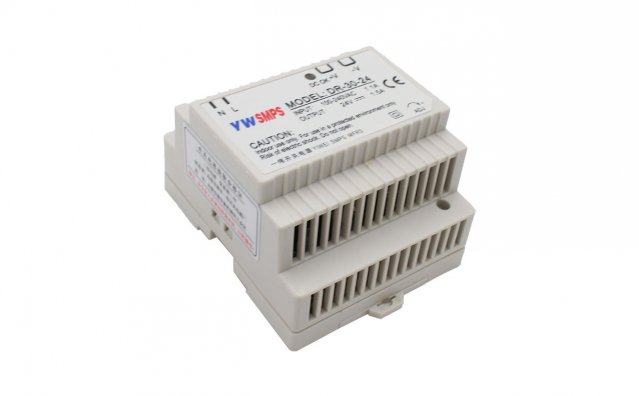

导轨开关电源上的光耦的常见故障维修方法

如果导轨开关电源的输出电压之一（+ 130V，+ 30，+ 13.5V \ +8.5和+ 12V）异常，请检查整流器滤波电路和电路的负极电路，看是否存在任何损坏的组件。如果根本没有输出，请检查交流输入电路是否有+ 300V直流电压要发送到开关变压器的初级绕组的引脚1。如果有300V，请检查启动电路，正反馈电路和集成电路IC801本身。如果直流电压不稳定，请检查错误检测和错误反馈电路。

光耦合器检测

光电耦合器IC 802的功能是执行误差信号反馈以实现电压调节控制，同时将开关调节器电源电路的热底板与主机核心电路的冷底板分开。

在光电耦合器的引脚1和2之间的发光二极管具有单向引导特性。万用表RTI； 100Ω齿轮测量，正向电阻值应无穷大；当1英尺和2英尺之间的LED电阻值以小时为单位变化时，流过LED的电流增加，并且引脚3和4之间的电阻变小。引脚1、2和4之间的正常电阻应为无穷大。

光电耦合器1***2、6***5和6***4是PN结，所有这些结均具有单向导电性，并且在5到4英尺之间摆动。当引脚1和21通电时，5和4引脚导通，电阻值变小。
