接地铜排和维护电导体的挑选与应用

接地系统主要涉及地线、接地铜排、接地干线、主接地铜排、接地引线和接地体六个方面。对于这六个方面的介绍，也见自动化系统接地的概念、功能和分类。

1、接地线

接地线指的是综合布线系统的各种装置与接地铜排之间的直接连接。一般来说，接地线应为铜绝缘线，其横截面积不小于4 mm2。对于系统中的屏蔽电缆，应进行回路，避免出现“尾线”现象。如果电缆铺设钢管或金属线，钢管或金属线应保持连续的电气连接，两端接地良好。

2、接地铜排

接地铜排又称楼层接地端子，是建筑物楼层专用的公共接地端子。一端直接通过主接地线连接，另一端与地板上的配线架、机柜、钢管或金属线等设施连接的接地线连接。属于中间层，比上述接地线高一层，比以下干线低一层。

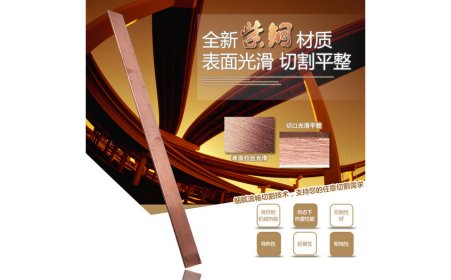

接地铜排通常与地面水平布线系统并排安装，用于整个地板布线系统的共同接地。接地铜排应是铜母线，***小尺寸为6mm(厚)×50 mm(宽)，长度应根据工程实际需要确定。接地铜排应使用电镀锡以减少接触电阻(而不是手工装订)。

3、接地干线

接地干线用于在不同楼层上集中连接接地铜排，因此比上述接地铜排高一级;它用于同一建筑物不同楼层之间的共同接地，通常垂直安装在不同楼层之间;在设计接地干线时，应充分考虑建筑物的结构形式，建筑物的尺寸以及综合布线的路径和空间配置，并与铺设综合布线电缆协调。

接地干线应安装在不受物理和机械损坏的保护区域。建筑物内的水管和金属电缆屏蔽层不能作为接地干线。***好使用特殊的屏蔽层保护，如钢管。

当建筑物内使用两条或两条以上垂直接地导轨时，当使用每三层时，垂直接地干线的顶层应与接地主线横截面积的绝缘导体焊接。

接地干线应为绝缘铜导体，***小横截面积不小于16mm。
