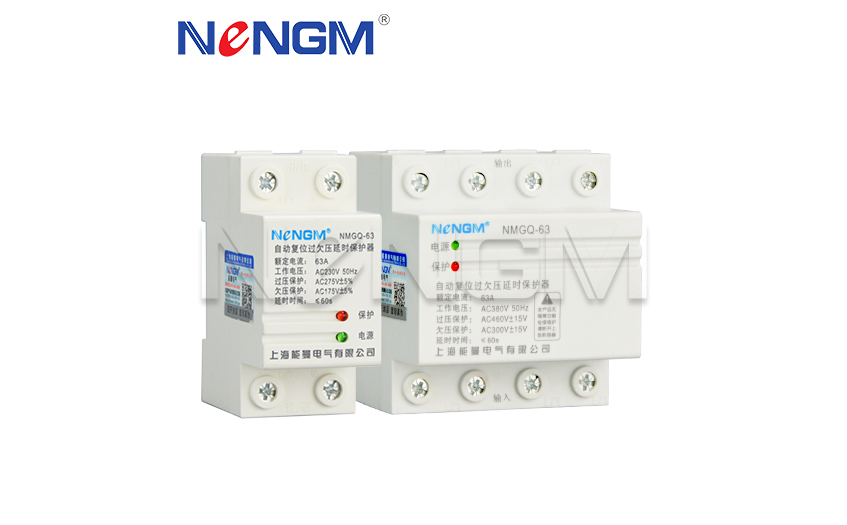

自复式过欠压保护器参数及选型

从真空开关操作过电压引起高压电动机绝缘损坏的机理入手，分析了自复位过电压和欠电压保护器的条件。确定了更常用的具有串联间隙的四星自复位过压和欠压保护器的选择。考虑安装，定期测试方法和注意事项。自复位过压和欠压保护器的额定电压的选择应不小于9.94kV；自复位过压和欠压保护器的连续工作电压选择应大于较高的工作线电压，即7.21。并小于工频放电电压值；自复位过压和欠压保护器的剩余电压选择应低于15.9kV；工频放电电压的选择值因负栽而不同。它应该在9.3kV和12.48kV之间。

自复式过欠压保护器的额定电压UR的选择

确定自复位过压和欠压组合保护器的额定电压的主要依据是根据电力部、033010、3030、1993年的规定，单相接地中的声相具有较高的临时过电压，对于6kV***10kV电机，≥1.38。根据国内标准，较高的工作线电压=1.15，则6kV电动机为1.15〜6.3=7.2（kV），并且6 kV电动机自复位过压和欠压保护器的额定电压≥1.38〜 7.2 ＝ 9.94（kV）。

自复式过欠压保护器的连续工作电压选择

因为6kV〜35 kV系统大多是中性点不接地系统。单相接地后。相对地电压上升到线电压，并且可以继续运行2h。根据标准，对于6kV中性点•40•非直接接地系统，故障排除时间大于10 s。应大于或等于1.1，小于工频放电电压值。因此，连续工作电压应为7.9kV。通过保护间隙，氧化锌电阻器的充电率为O。在正常操作或单相接地中。自复位过压和欠压保护器可以长时间安全运行

自复式过欠压保护器残余压力U

过电压保护装置的剩余电压根据***标准GB755-2000（旋转电动机的定额和性能）确定电动机绝缘的保护等级，高压电动机绝缘等级的lmin工频耐压试验电压值为2电机中的电机占上述耐压值的75％。电机的冲击耐受电压Is为=，/2（2Uo 1）〜1.15〜75％（1）其中1.15是电机绝缘的冲击系数系数：6 kV电机的电机额定电压。相间和相对接地耐压值为U : /（2x6 1）x1.15x75％=15.9（kV）（2）

所以。 6 kV电动机自复位过压和欠压保护器的剩余电压应低于15.9 kV。它可以有效地保护受保护的设备。
