监控开关电源如何布线以及步骤

      监控开关电源如何布线以及步骤

　　监控开关电源如何布线，通常监控摄像机的开关电源是12V和24V,也是5V的，要依据你的监控摄像头配开关电源，开关电源的供电系统务必是交流电的，正和负通常有标志的，不好用数字万用表量下，进监控摄像头通常也四根线，开关电源正，地，电源线，监控摄像头先找到电线接头，数字万用表量下，沒有数字万用表看到电解电容负级就是说电缆线，电源线通常是有屏蔽电缆的那包铜芯电缆表层都是接地线，剩余就是说电源插头，连电解电容的正级，还可以用表量下。监控开关电源如何布线，下边把开关电源和电源线连接监控摄像头，电源线另一端接监控器或是电视AV端，开关电源插进220V就能够看到图象了，假如要录影，那麼你务必把数据信号接人摄录机，假如用电脑监控，那麼把数据信号连接采集卡内，而且监控安装手机软件就就行了。这就是说监控开关电源如何接线方法。

　　监控开关电源接线方法的流程

　　监控开关电源接线方法的流程给出：

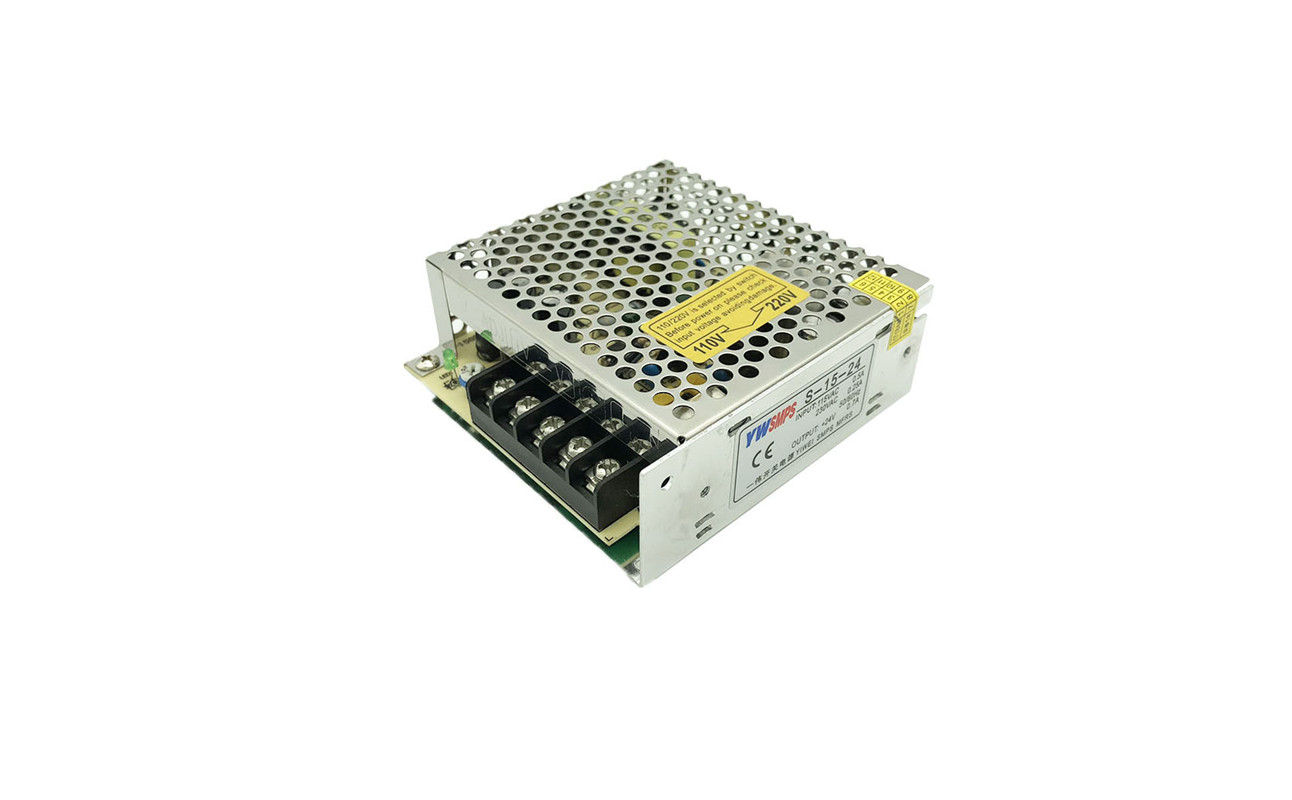

　　1、通常监控摄像机的开关电源是12V和24V,也是5V的，下列就为12V的为例，开关电源有7个布线的地区，分成键入和輸出。

　　2、“键入”：键入有3个接线头，各自是图中从左往右为L、N、 接地线 。“L相匹配火线零线，N相匹配地线，三横标志的相匹配接地线”。键入的3个接线头就是说常见的220V电源插头。

　   3、“輸出”：輸出有4个接线头，各自是2个负级和2个正级，2个是负级各自为COM、COM或一些开关电源是标志着(COM1、COM2 ) ，随后剩下2个就是说正级+V 、+V。

　　4、火线零线、地线、接地线就是说常见电源插头的连接，负级和正级就是说监控摄像机的正板和负级。通常12V10A的监控电源能够供货10个监控摄像机，举例说明，假如是要接10个监控摄像机得话，那麼10个监控摄像机的开关电源负级全是接进负级那里。一样正级就接进正级。尽管正负都仅仅2个接线头，可是假如拍摄头多得话还可以接进一块儿。

　　5、假如 变电器 带輸出接 电源插头 。剪变电器12V的輸出线，细心看看輸出线上线下的线标，通常有标志的，有些是虚线加实线，有些是字加线，随后你接上去的线相匹配好啦接，例如鲜红色接輸出线带字的，那鲜红色的另一头还要接带字的。没有必要剪监控摄像头的线。

　　LED开关电源和监控开关电源有哪些不同吗

　　开关电源大概分二种，这种是恒流源輸出另这种是恒流輸出，监控电源绝大多数为12V恒流源輸出。而LED开关电源绝大多数为恒流电源，假如用恒流源开关电源供电系统会减少LED使用寿命乃***毁坏，但也是LED照明灯具恒流电源电路在照明灯具的內部，外界用恒压源供求平衡，因此要依据详细情况来解决。
