环网柜的类别特性

环网柜一般分为空气绝缘，固体绝缘和SF6绝缘，分别用于划分负载电流，开路短路电流和变压器空载电流，架空线和电缆线的充电电流，控制和保护。它是用于环形网络电源和终端电源的重要交换设备。

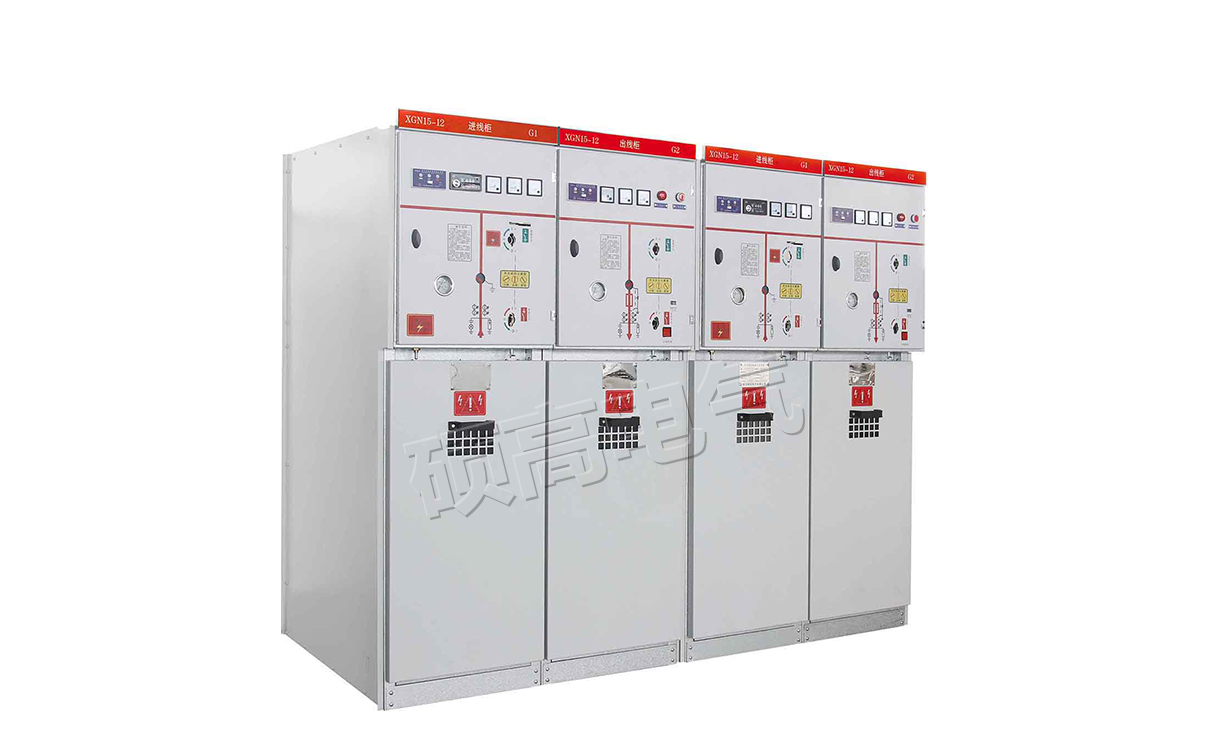

环形网络柜的空气绝缘负荷开关主要有产气型，气压型和真空型。 SF6绝缘的负荷开关为SF6型。由于SF6气体被封闭在外壳中，因此看不到由SF6形成的分隔裂缝。环网柜，又称环网电源单元，是一组高压开关柜，安装在钢板金属柜中或制成组装好的空间型环网电源单元的电气设备，是电网的核心部分。它使用负载开关和保险丝。每个环形网络柜是由3到5个主配电箱组成的灵活连接方式，可以满足不同配电网络节点的供电要求。由于电源开关单元和硬母线封装在同一封闭的金属外壳中，因此它们通常用作绝缘和灭弧介质。该开关采用三相三站式SF6气体负荷开关或断路器，高性能弹簧机构。它可以实现快速切换操作。单个环形网络单元由不同的模块组成，例如输入单元，度量单位和电视单元以及母线单元，并且可以根据实际需要与各种方案组合。

环网柜中的负载开关一般需要三个站，即负载被切断，电路被隔离，接地是可行的。产气，压气和SF6型负荷开关很容易实现三工位，而真空灭弧只能被打破而不能被隔离。因此，一般的真空负载环形网络开关设备在负载开关之前都装有隔离开关。形成隔离断裂。
