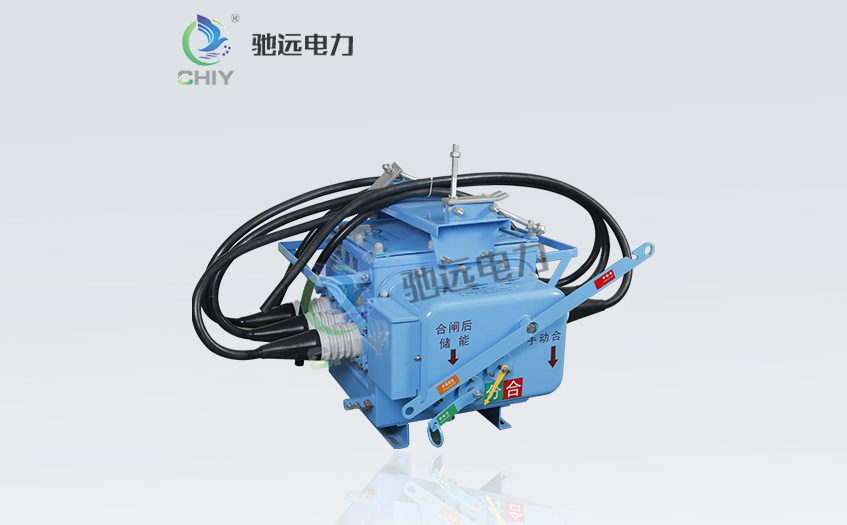

真空断路器真空灭弧室主要配件

真空断路器真空灭弧室组成：

根据开关的类型，有外部屏蔽陶瓷真空灭弧室，中间密封杯状纵向磁场微型真空灭弧室和内部密封玻璃气泡灭弧室。

①气密隔热系统（外壳）

由陶瓷，玻璃或玻璃-陶瓷玻璃，密封管，固定端盖，不锈钢波纹管组成的气密隔热系统是一种真空容器。为了确保气密性，除了在密封类型中严格的操作过程之外，还要求材料本身具有小的透气性和少量的内部空气释放。

②导电系统

它由定导电极，固定运行电弧，固定触点，移动触点，移动运行电弧和移动导电棒组成。触头结构大致分为三种：圆柱形触头，带有螺旋形凹槽弧形表面的横向磁场触头和纵向磁场触头。当前使用纵向磁场技术，这种类型的灭弧室具有强而稳定的灭弧能力。

③屏蔽系统

屏蔽层是真空灭弧室中必不可少的元件，触头，波纹管屏蔽层和均压屏蔽层周围有多种主屏蔽层。主屏蔽的作用是：a防止在电弧放电过程中电弧产物溅到绝缘外壳的内壁上，从而降低外壳的绝缘强度。 b提高灭弧室内部电场分布的均匀性，有利于降低局部场强，促进真空灭弧室的小型化。 c电弧产物的冷凝，吸收了一部分电弧能量，并有助于恢复电弧后间隙介质的强度。 [2]

运行机制

根据断路器的类型，使用的操作机制会有所不同。常用的操作机构是弹簧操作机构，CD10电磁操作机构，CD17电磁操作机构，CT19弹簧能量存储操作机构和CT8弹簧能量存储操作机构。

其他部分

真空断路器底座，绝缘支架，绝缘子等

①触点打开距离小。 10KV真空断路器的触头断开距离仅为10mm左右，操作机构的操作功率小，机械零件行程小，机械寿命长。

②电弧放电时间短，与开关电流无关。通常，它只有一半周期。

③熄灭电弧后，接触间隙介质迅速恢复，在中断附近区域的故障表现更好。

④由于断路时触头磨损小，故触头的电气寿命长，满载时分断能力为30-50倍，额定分断电流为5000倍以上，噪声低，适合频繁使用。

⑤体积小，重量轻。

⑥适用于断开容性负载电流。

由于真空断路器许多优点，它被广泛用于变电站。当前型号为：ZN12-10，ZN28A-10，ZN6***-12，ZN12A-12，VS1，ZN30等。
