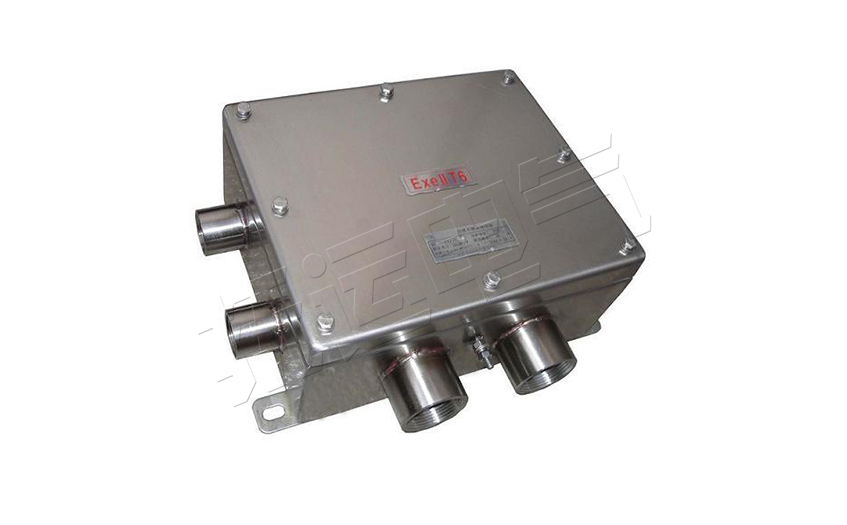

防爆接线箱的安裝、参数调节详细介绍

一、防爆接线箱的选型

防爆接线箱的选型关键为3个标准：

1、防爆型级別；

2、控制器供电系统工作电压；

3、接控制器的总数(一线、六线、八线、十线等)。

二、增安型、防爆型防爆接线箱的布线表明：以一线为例，接线方法如图所示1图示；

1、控制器与插线板的布线：依相匹配的控制器序号及PCB线路板上的标明标记开展布线（与基本防爆接线箱的布线同样）；

2、针对-I 和-II型防爆接线箱，假如仪表盘与安全栅的电极连接线为四铜芯电缆，+SEN与-SEN线不需接（PCB线路板与安全栅中间的联接原厂时已联接进行）。

三、本安型防爆接线箱的接线方法与基本防爆接线箱的布线同样。

1、安裝：

将防爆接线箱固定不动在秤体的适合部位。开启防爆接线箱顶盖。将控制器电缆和仪表盘屏蔽电缆从防爆接线箱相对的插口穿进，将全部电缆线联接好，进行后将全部的螺帽扭紧，无需的插口用密封性橡胶垫片或彩泥塞住，一起扭紧螺帽。

2、调节：

当电子衡器根据基本调节，角差量程偏差取决于2个分度值之内时，就可根据防爆接线箱电阻器来调节***误差值范围之内，每一控制器輸出工作电压端相匹配串联有一头电阻器，原厂时电阻器电阻调为正中间值，顺时针方向或反方向旋转电位器可调式旋纽便可超过调节实际效果，当没法根据电阻器调按时，可再次根据基本高宽比调节再融合电阻器调节，***后使各角差点偏差***误差值范围之内。（注：角差量程偏差调节***误差值范围之内后，秤台需再次校准才可确保计量检定特点）
