断路器对于环网柜的保护作用

在充气柜中，断路器一般用于一次配电，气罐可以满足一级负荷的要求，而环网柜是***常用的终端配电方式，可以满足二次负荷的要求。箱式变电站和电缆配电箱用于三级负载具有其突出的优势，应大力推广。

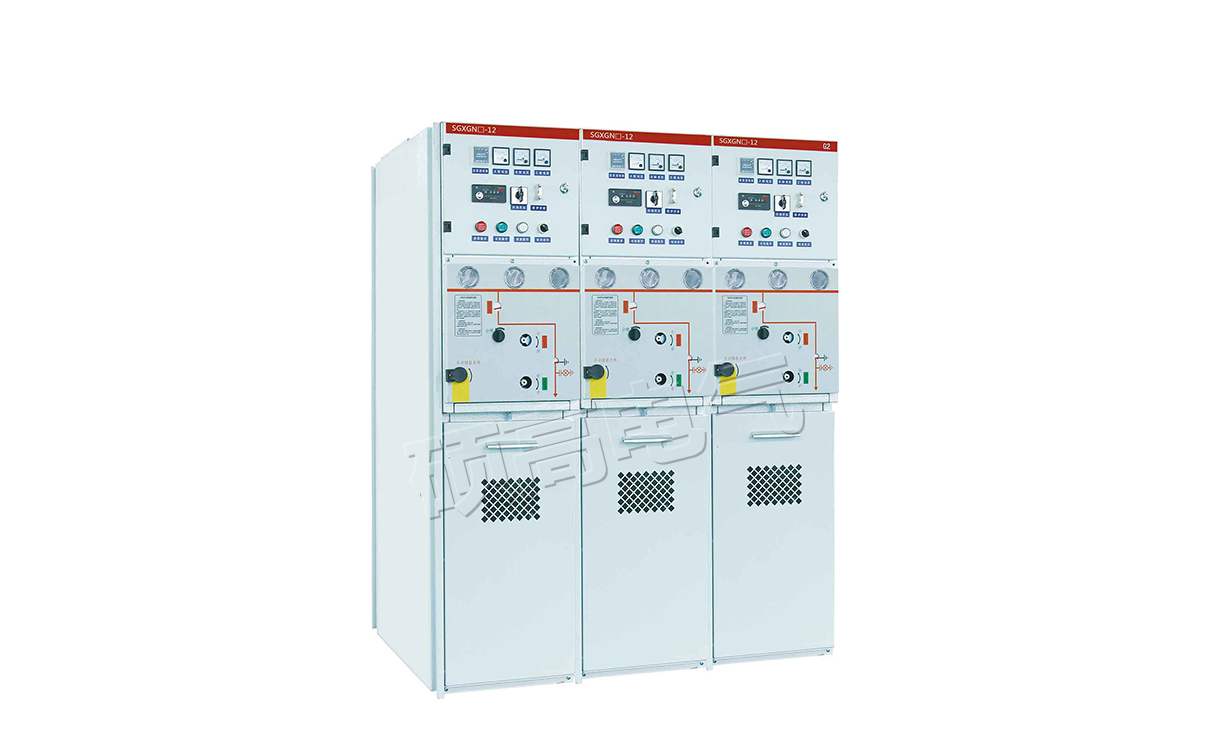

环网柜的真正含义是用于环网连接的交换柜。它可以是断路器柜，负载开关柜或负载开关加保险丝组合电气柜。环网柜通常指的是小型复合开关柜。例如，如果给变压器供电，则使用负载开关和熔断器组合电柜。环网机柜也使用断路器机柜，但与单配电断路器机柜不同，由于它们用于二次配电，它们的负载远小于一次配电负载，因此可以用作小容量真空断路器。

环网柜由于主要使用负载开关或负载开关以及保险丝而具有许多优点：

1、节省投资：单个负荷开关加保险丝柜，平均费用为1万多元。使用KYN手推车的真空断路器柜，成本数以万计。如果要求分断能力为50kA，则真空手推车柜每个需要10万元以上，取而代之的是使用负载开关和保险丝盒，预期短路电流为50kA，但投资额超过10,000元。

2、防护效果好：负载开关配有限流熔断器，可为变压器供电，并且变压器的保护性优于断路器。这主要是由于这样的事实：保险丝会迅速切断短路并具有向下流动的影响，同时，环路中的其他组件（例如电缆）也会大大受益，即对动态和动态的要求。不再考虑热稳定性。断路器的完全断开时间包括继电器保护时间+固有断开时间+电弧放电时间，一般需要3 周波即 60ms，而保险丝可以在10ms内切断短路。 欧洲的短路测试表明，如果可以在20ms内消除变压器的内部故障，则即使发生短路，变压器也不会爆炸。显然，由于断路器的工作时间长，难以保护小型变压器，并且限流熔断器和负载开关可以有效地保护电路。

3、体积小，占地面积小：对于高层建筑，可以说交换台由环网柜组成，其占用的空间较小，并且带来了更大的投资收益。而且，小型环网柜集中在箱体内形成环网交换站，可以放置在建筑物旁边或路边，不占用用户的建筑面积，给用户带来更大的利益。和供电部门易于管理，事故发生时无需进入建筑物，维护更加方便。

4、易于安装，易于扩展：环网柜易于安装，有些不需要开挖基础沟槽。只需使用膨胀螺栓固定高20＃槽钢，然后将环网机柜固定在槽钢上。对于室外环形开关站，为了防止水浸入，可以使用高度为400 mm的基础墩，然后可以在其上竖立基础槽钢。当您需要添加环网柜时，只需将机柜添加到原始机柜中，然后连接水平总线即可。

5、恢复电源时间短：环网柜中的每个交换站都配备有智能模块。值班人员可以在不离开房屋的情况下观察环网柜的运行并完成故障判断。
