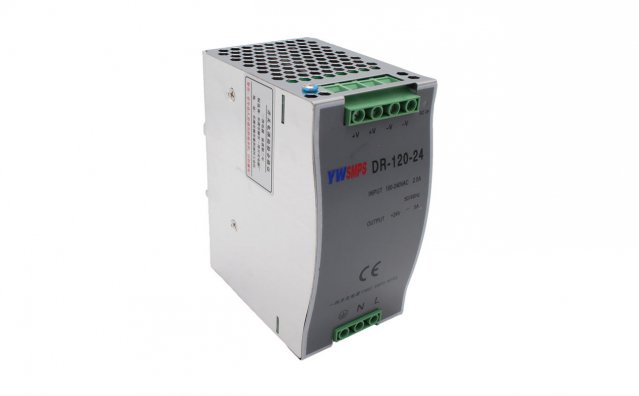

导轨开关电源维修方式及实践经验探讨

一、导轨开关电源维修具体做法

　　1、导轨开关电源维修的那时候，人们***先必须运用数字万用表检验一下下各电力电子器件是不是存有热击穿短路故障，比如开关电源整流桥堆、电源开关管、高频率功率整流管、抑止浪涌电流的大功率电阻是不是烧坏等，随后必须再检验各輸出工作电压端口号电阻器是不是出现异常，如所述元器件有毁坏的状况人们则必须开展拆换新的元器件。

　　2、人们在进行所述检验以后，接入开关电源后如还不可以一切正常工作中，然后人们还要检验功率因素控制模块（PFC）和脉宽调制部件（PWM），查看有关材料，了解PFC和PWM控制模块每一脚的作用以及控制模块一切正常工作中的必要条件。

　　3、针对具备PFC电源电路的开关电源则需***测量滤波电容两端电压是不是为380VDC上下，若有380VDC上下工作电压，表明PFC控制模块工作中一切正常，然后检验PWM部件的工作态度，***测量其开关电源键入端VC，参照工作电压輸出端VR，起动操纵Vstart/Vcontrol端电压是不是一切正常，运用220VAC/220VAC隔离变压仪给导轨开关电源供电系统，用示波器观察PWM控制模块CT端对地的波型是不是为线形优良的锯齿波或三边形，如TL494 CT端为锯齿波，FA5310其CT端为三角波。輸出端V0的波型是不是为井然有序的窄差分信号。

　　4、在导轨开关电源维修实践活动中，有很多导轨开关电源选用UC38××系列产品8脚PWM部件，大部分开关电源不可以工作中都由于开关电源起动电阻器毁坏，或集成ic特性降低。当R短路后无VC，PWM部件没法工作中，需拆换与原先输出功率电阻同样的电阻器。当PWM部件起动电流量提升后，可减少R值到PWM部件能一切正常工作中已经。在修每台GEDR开关电源时，PWM控制模块为UC3843，检验未发觉别的出现异常，在R（220K）上并接1个220K的电阻器后，PWM部件工作中，輸出工作电压均一切正常。有时因为外场电源电路常见故障，导致VR端5V工作电压为0V，PWM部件都不工作中，在修柯达相机8900照相机开关电源时，碰到此状况，把与VR端相接的外电路断掉，VR从0V变成5V，PWM部件一切正常工作中，輸出工作电压均一切正常。

　　5、当滤波电容上无380VDC上下工作电压时，表明PFC电源电路沒有一切正常工作中，PFC控制模块重要检验脚为开关电源键入脚VC，起动脚Vstart/control，CT和RT脚及V0脚。维修每台富士3000照相机时，检测一板上滤波电容上无380VDC工作电压。VC，Vstart/control，CT和RT波型及其V0波型均一切正常，***测量场效应输出功率电源开关管G极无V0波型，因为FA5331（PFC）为贴片式元器件，设备用久后出現V0端与板中间虚焊，V0数据信号沒有送***场效应管G极。将V0端与板上焊碰焊好，用数字万用表***测量滤波电容有380VDC工作电压。当Vstart/control端为低电平时，PFC亦不可以工作中，则要检验其端点与外场相接的相关电源电路。
