应急照明配电箱图片使我们了解配电箱

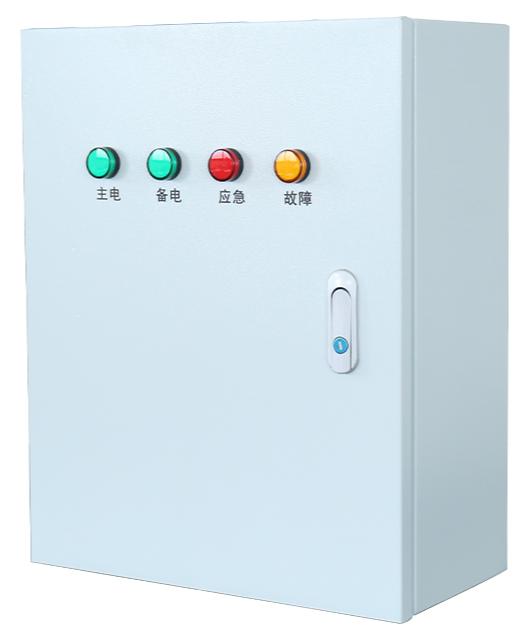

应急照明配电箱是应急照明系统中的核心设备之一。它负责将电力分配给各个应急照明灯具，确保在紧急情况下提供可靠的照明支持。通过应急照明配电箱图片，安装和维护人员能够直观了解其内部结构和连接方式，从而更好地进行安装和维护工作。

配电箱图片的重要性

应急照明配电箱图片在实际应用中具有重要意义。首先，它提供了设备的外观和内部布局，使技术人员在安装前能够预先了解设备的结构和接线方式。其次，通过图片可以直观展示各个接线端子的位置和功能，便于安装时的准确连接。之后，图片还能帮助维护人员快速定位和排除故障，提高系统的可靠性。

配电箱的内部结构

通过应急照明配电箱图片，可以清晰地看到其内部结构。通常，配电箱内部主要包括以下几个部分：

1. 电源输入端子：连接市电或备用电源，确保配电箱能够获得稳定的电力供应。

2. 断路器和保险丝：保护配电箱和应急照明灯具，防止过载和短路情况发生。

3. 转换开关：在市电中断时自动切换到备用电源，确保应急照明灯具持续供电。

4. 输出端子：连接各个应急照明灯具，分配电力到每个灯具。

5. 监控和控制模块：实时监控系统运行状态，提供故障报警和状态指示。

安装过程中的使用

在安装应急照明配电箱时，配电箱图片是非常重要的参考工具。通过图片，技术人员可以清晰地了解配电箱的接线端子位置和功能，从而准确连接各个电缆和设备。在实际安装过程中，图片还能帮助技术人员确认各个组件的安装位置和顺序，确保配电箱内部布线整齐、规范。

维护和故障排除中的应用

在系统的维护和故障排除过程中，应急照明配电箱图片同样发挥着重要作用。通过图片，维护人员可以快速识别各个接线端子和组件的位置，检查是否存在接线松动或损坏的问题。当某个应急照明灯具不亮或系统报警时，维护人员可以通过图片快速找到相关的接线点，进行检查和维修。此外，图片还可以帮助维护人员了解监控和控制模块的工作状态，及时发现并处理系统故障。

如何获取和使用配电箱图片

获取应急照明配电箱图片通常有以下几种途径：

1. 设备制造商提供：大多数应急照明配电箱的制造商都会提供详细的产品图片和技术资料。

2. 安装手册：安装手册中通常包含配电箱的图片和接线图，便于安装和维护人员参考。

3. 技术培训资料：在技术培训过程中，相关培训资料中也会包含配电箱的详细图片。

在使用配电箱图片时，需要注意以下几点：

1. 确保图片清晰：选择高清图片，确保各个细节清晰可见。

2. 对比实际设备：在安装和维护过程中，及时对比图片与实际设备，确保一致性。

3. 标记关键点：在图片上标记关键的接线端子和组件位置，便于快速查找和连接。

总结

应急照明配电箱图片在安装和维护过程中具有重要作用。通过图片，技术人员可以直观了解配电箱的内部结构和接线方式，从而准确进行安装和维护。图片不仅提供了设备的外观和布局，还能帮助快速定位和排除故障，提高系统的可靠性。正确理解和使用配电箱图片，能够有效提升应急照明系统的安装和维护效率，确保其在紧急情况下的可靠运行。
