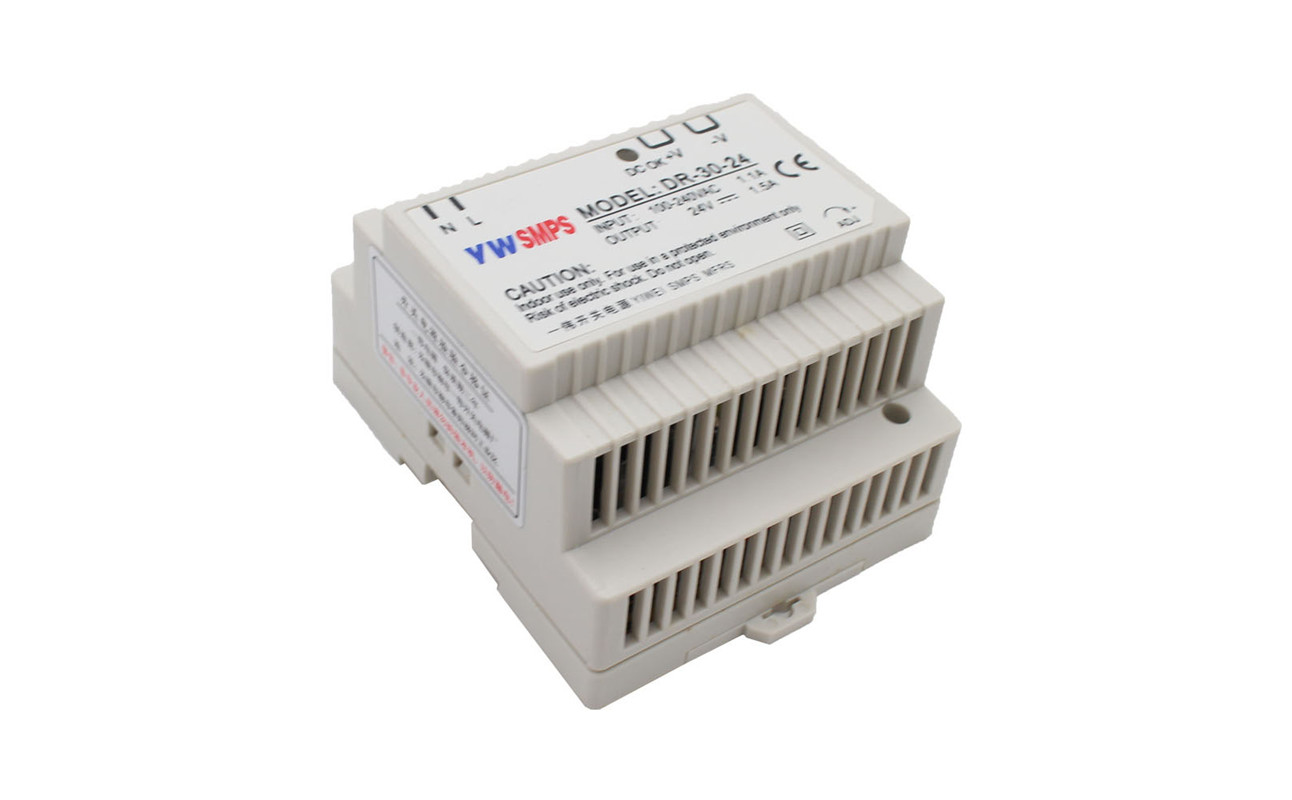

导轨开关电源功率輸出规定

导轨开关电源技术原理：

1、整流桥串联

在小输出功率设计方案中，一般非常少采用整流桥的串联，但在一些功率輸出的状况下，不愿增加新的元器件单独整流桥电流量又不符合键入输出功率规定，就必须采用整流桥的串联了，整流桥的串联不可以选用2个整流桥分别整流器后直流电串联的方法，也就是说不可以选用图 1 的方法，由于整流桥沒有匹配，单纯性靠本身的 V-I 特点，一般是没法均流的，那样就会导致2个整流桥发烫不一致。而选用图 2 的方法，一般 觉得在一个封裝内的2个二极管是十分配对的，是能够平均分电流量的，因此选用图 2 的方法就能够保持整流桥的串联了。

2、浮地驱动器

在光耦电路设计方案中，常常会提及 MOS 管必须浮地驱动器，那麼什么叫浮地驱动器呢？简易的说就是说 MOS 管的 S 极与操纵 IC 的地并不是立即相接的，换句话说并不是共地的。以人们常见的 BUCK 电源电路为例，以下图：操纵 IC 的地一般是与键入导轨开关电源的地共地的，而 MOS 管的 S 极与键入导轨开关电源的地中间还有一个二极管，因此操纵 IC 的驱动器数据信号不可以立即收到 MOS 管的栅极，而必须附加的光耦电路或驱动器 IC，例如变电器防护驱动器或相近 IR2110 那样的带自举电路的驱动器集成ic。

或许也有此外的方法，那便是选用其他方法给操纵 IC 供电系统，随后将操纵 IC 的地联接到 MOS 管的 S 端，那样就并不是浮地了，操纵 IC 的輸出就能够立即驱动器 MOS 管。

3、滞环比较器

在维护电源电路中，为了避免维护电源电路在维护点周边往返波动，因此一般都提升一定的滞环。

在下面的图中，1M 电阻器就具有滞环的功效，要是没有 1M 电阻器，很显著，VF 工作电压超过 2.5V 运放輸出高电平，小于 2.5V，运放輸出低电平。提升 1M 电阻器后，在运放輸出高电平时，6 脚电平为 0.7+（2.5-0.7）*1000/1010=2.48V。当 VF 小于 6 脚电平后，7 脚輸出低电平（假如运放供电系统 15V，7 脚輸出可依照 14V 测算）能够测算这时 6 脚电平为 2.5+（14-2.5）*10/1010=2.61V，假如它是一个键入欠压保护电路，且 VF 为 100：1 的抽样，则当键入工作电压高过 261V，电源电路一切正常工作中，当工作电压小于 248V 才会欠压保护，那样就提高了维护电源电路的抗干扰性。

一般常常采用滞环比较器的地区有：过欠压保护电路、转灯电源电路等。

4、偏差放大仪輸出钳位电源电路

设计方案导轨开关电源中，不论是恒压源還是直流电源，要是是反馈控制，总免不了偏差放大仪，在进到闭环控制以前，偏差放大仪輸出工作电压为***大值，一切正常而言，偏差放大仪供电系统一般在 15V 上下，则偏差放大仪的輸出在开环的那时候为 14V 上下，随之键入数据信号的提升，超过稳压管（稳流）点后，偏差放大仪从***高峰刚开始减少直***闭环控制必须的值，在偏差放大仪輸出减少全过程中，時间越常当然輸出超调越大电源电路越不易进到平稳。

提升一个二极管+稳压极管后，能够在一定水平上改进这一难题，如图所示，假如稳压极管是 5V 的，那麼在开环的那时候，偏差放大仪輸出被钳位在 6V 上下，那样当进到闭环控制的那时候，偏差放大仪輸出就并不是从 14V 刚开始降低只是从 6V 上下，减少到闭环控制必须的工作电压值当然必须的時间就短，电源电路越多非常容易进到平稳。

大伙儿能够看一看 IC 內部的偏差放大仪輸出，不管 IC 供电系统工作电压是多少伏，偏差放大仪輸出工作电压的***高值应当都不容易是 IC 供电系统工作电压，只是 6V 上下吧，不清楚是否都是根据这一缘故。
