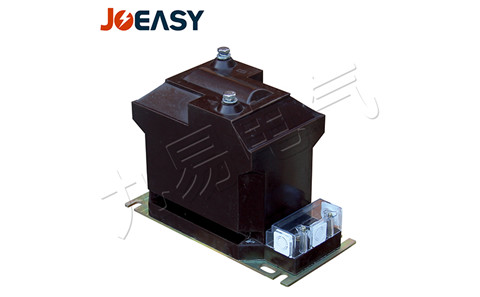

创作者详细介绍了电压互感器构造內部存有的回到电导体,及其回到电导体对电压互感器复合型偏差的危害,并明确提出降低危害选用的对策。
文中科学研究的回到电导体就是指电压互感器的构造自身实际上存有的“回到电导体”电压互感器二次绕阻的复合型偏差实测值通常超过设计方案值,乃***超出规范限制值,其关键缘故就是说回到电导体的危害。为降低电压互感器构造自身的回到电导体的危害,可选用二次线匝不分布均匀的方式,必需时可选用额外屏蔽掉绕阻。
电压互感器存有回到电导体时,一次电磁场已不是遍布匀称的同心圆,将会会出現部分电磁场集中化,损坏了铁芯电磁场的匀称性,进而对复合型偏差导致危害。
U形一次绕阻有二根引出线,若环状二次绕阻套裝在一根引出线上,另一根引出线和环部电导体就是说回到电导体。因为回到电导体中的电流量造成的磁通量历经铁芯,挨近回到电导体一侧的铁芯的磁密提升,杜绝回到电导体一侧的铁芯的磁密降低,促使铁芯每段的磁密不一。

由于这类外电磁场造成的磁通量途径绝大多数根据气体或其他非磁性物质,铁芯磁路仅仅很小一段,因此其磁感应强度与气体或其他非磁性物质的导磁率正比,并且磁感线与二次绕阻相链,在一切正常工作中状况下是使二次漏抗提升的漏磁。电压互感器在额定电压上下工作中时导磁曲线图贴近于线形, 在这样的事情下,***测量级的偏差和维护级的额定电压偏差实测值与测算值基础符合。
由图及测算获知,在电压互感器的二次负载以及它主要参数定下的状况下,电压互感器在额定电压上下工作中时,铁芯磁通量磁密处于导磁曲线图的平行线段,导磁率和磁通量磁密呈线形提高,因此二次绕阻额定电压偏差实测值与测算值基础符合。
但当一次电流量提高到一定值之后,即在大的过电流量状况下,随之磁通量磁密进到饱和状态,磁通量磁密提升,导磁率降低迅速,偏差快速扩大,这将会会导致偏差超出限制值,再此状况下, 随之挨近回到电导体一侧的铁芯磁通量磁密的增加,即部分电磁场很强,因此会出現实测值与测算值的显著区别。当实际上一次电流量小于额定电流时,磁通量磁密和导磁率降低,但这时导磁率降低迅速,因此也会出現实测值与测算值的显著区别。
