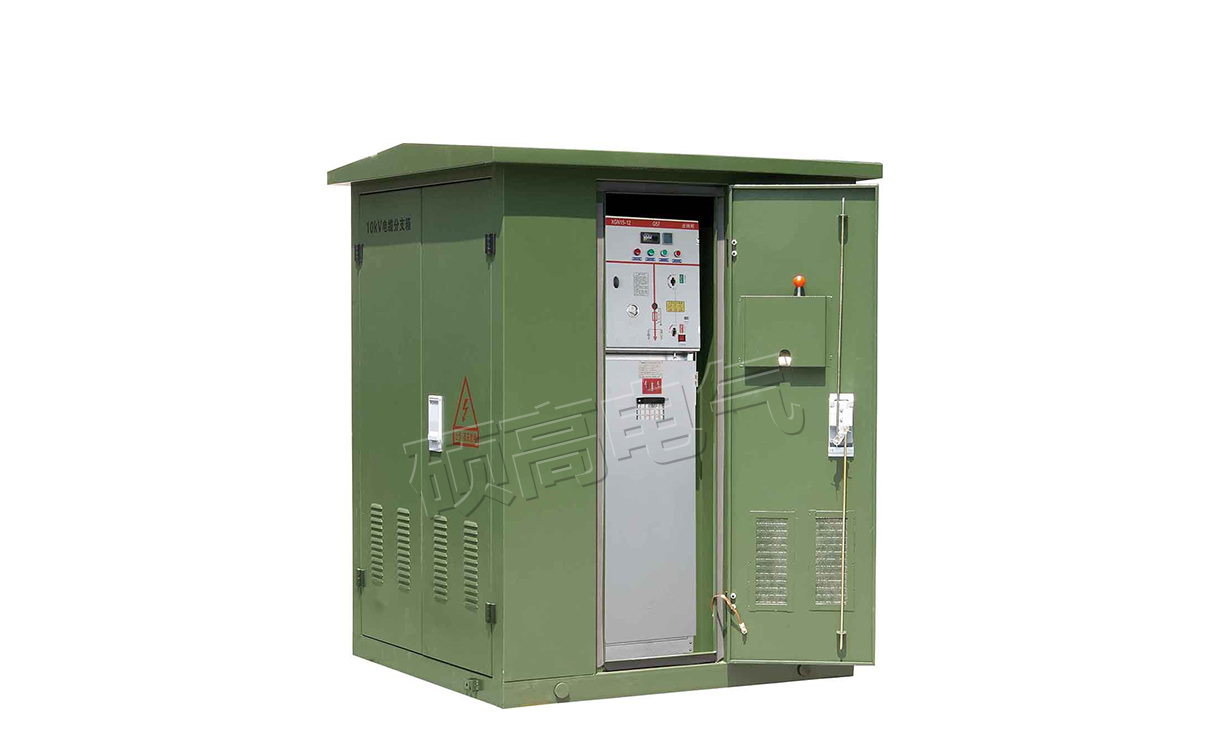

高压电缆分支箱类型***

目前，高压电缆分支箱分为美型分支箱和欧式分支箱，以及带负荷开关分断型的高压电缆分支箱。

1. 美式高压电缆分支箱：美型分支箱的主要特点是单向开口和水平多路母线排。它具有明显的优势，例如宽度小，柔韧性强，完全绝缘和完全密封。根据额定电流，可以分为600A 主回路和200A 支回路。 600A 主回路通过螺栓固定； 200A点支回路通过插入式连接，可以装卸。

2.欧式高压电缆分支箱：欧洲高压电缆分支箱的主要特点是双向开口，使用墙壁套管作为连接母线，具有明显的优点，例如，长度小，电缆分类准确，以及无需三芯电缆的大跨度交叉。通常，使用额定电流630A螺栓固定电缆连接器。

3.带有负荷开关分断型的高压电缆分支箱：带有负荷开关分断型的高压电缆分支箱的主要特点是分断线中的短路和负载电流。分支箱的组合非常简单，方便，灵活且配备齐全。完全绝缘，完全密封，免维护，安全可靠。它可以大大减少电子设备和电缆的融资，提高供电的可靠性。新型高压电缆分支箱的好处在于，输入线路配备了保护装置。一旦用户发生另一次电源故障，仅断开相应的故障用户的连接，这不会对用户的正常功耗产生不利影响，并且跳级跳闸的次数也减少了。供电区域提高了配电网络用户的可靠性。
