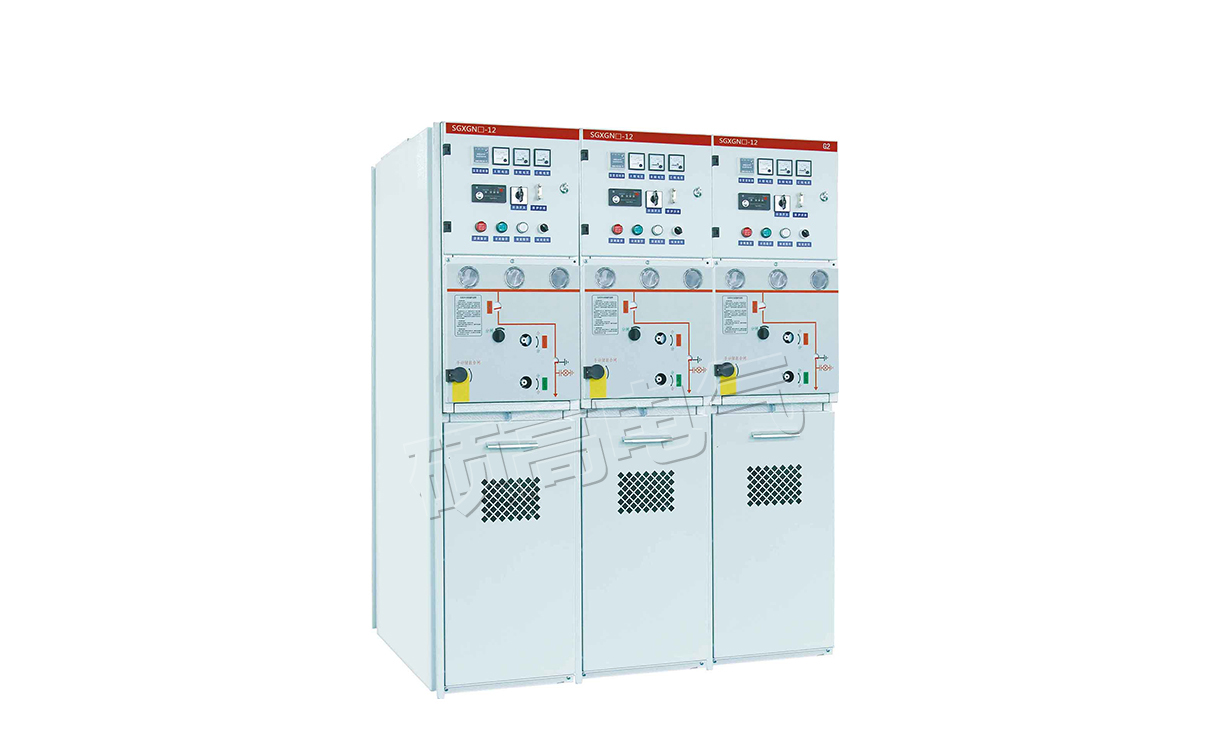

高压环网柜的种类有哪些

伸缩HXGN-10型

H-高压环网柜;X-厢式;G-移动式;N-室内)柜门构造是用厚钢板弯制电焊焊接拼装而成，防水等级IP2X。柜门上方为母线槽室，仪表盘室坐落于母线槽室的前侧，用厚钢板隔开。柜门中南部为高压负荷开关室，高压负荷开关与别的元器件中间下设绝缘层挡板。针对电缆线进出线柜，其柜底配有可拆卸的主题活动后盖板;针对空架进出线柜，其柜上可改装母线槽安全通道或遮拦架。

伸缩HXGN-10型

HXGN-10系列产品气体高压环网柜具备15种计划方案，在其中01号计划方案为高压负荷开关高压熔断器柜;02号计划方案为负载高压开关柜，这二种柜都下设接地装置电源开关;09号计划方案为计量检定柜。

该系列产品高压环网柜的壳子选用厚钢板弯制，螺丝拧紧拼装而成的金属材料全封闭式构造。柜门由4根立杆，上后盖板，下底版，前板，后侧板，档板等构成。负载高压开关柜反面有左右二块用螺丝固定不动的门;高压负荷开关高压熔断器柜反面则有3块门边框。门边有视窗，可观查高压负荷开关和接地装置电源开关所在的部位;柜与柜中间母线槽联接为红梅花断路器接插方式，母线槽装有绝缘护套管。柜的顶端可依据客户规定，加设仪表箱。

高压环网柜中安裝的高压负荷开关为产气式的，无油渍无毒性;配置的手动式，电动式实际操作组织为扭转弹簧储能技术组织，构造简易，实际操作力度不大。

高压负荷开关，接地装置电源开关及反面板中间下设机械设备互锁设备，他们中间的实际操作关联以下:

1)接地装置电源开关重合闸后，高压负荷开关不可以实际操作，反面板能够开启;

2)接地装置电源开关吸合后，高压负荷开关能够实际操作，反面板不可以开启;

3)高压负荷开关吸合后，接地装置电源开关能够实际操作，反面板能够开启;

4)高压负荷开关重合闸后，接地装置电源开关不可以实际操作，反面板不可以开启。
