三种常见的自力式调节阀介绍

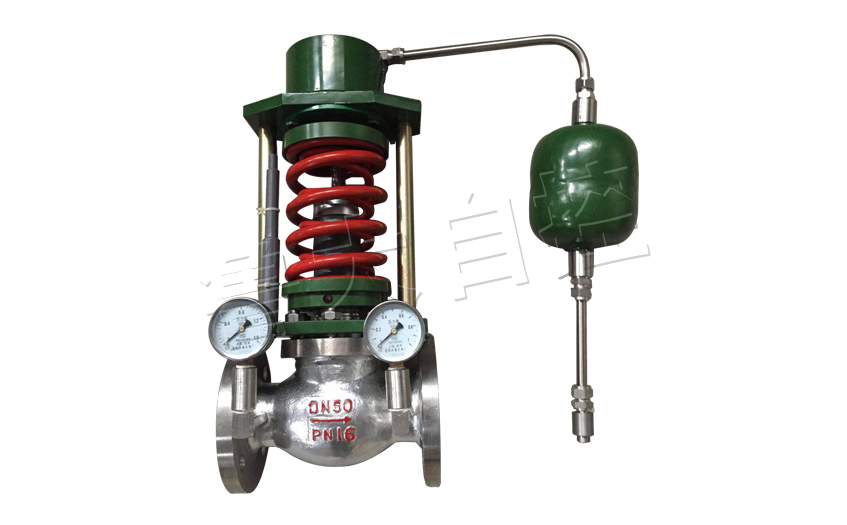

自力式调节阀也称为自动调节阀不需要外部能源，直接使用要调节的介质能量推动调节机构进行自动控制。 自力式调节阀可以调节温度，压力，压差和流量等参数。具有结构简单，价格低廉，运行可靠的特点。适用于流量变化小，调节精度不高或仪表供气困难的场合。

本文介绍以下常见的自力式控制阀：自力式温度控制阀，自力式差压调节阀，自力式流量调节阀。

自力式流量调节阀

自力式调节阀的工作原理从图中可以看出，在阀的管道中有一个目标板，该目标板直接受到流体的影响，可以计算出流体对目标的作用力。

从流体力学的计算公式可以知道，力的大小与目标的面积成正比，与体积流量的平方成正比，也就是说，流量的变化具有对部队的影响很大。当确定目标的尺寸时，流体对目标的作用力还与目标和目标腔室的几何形状，流体的重力以及流体的数量0-1有关。

当管道中的流量增加时，作用在目标9上的力立即增加，并且通过杠杆传递到导向膜片3的力大于导向器给定弹簧7的力，从而导致导向膜片组件6向右移动时，挡板4靠近喷嘴5，先导阀的输出压力减小，主阀2的膜片上的压力减小，弹簧将阀芯10向上推动，流截面调节阀的流量减少，流量也减少。减小直到由该流施加在目标上的力与施加在给定弹簧7上的导向器中的力平衡为止，并且当减小流时，作用相反。

自力式温控调节阀

自力式温控调节阀的结构如下所示。只要将温度包插入待调温的管道中，就可以感觉到温度变化并可以控制阀门的开度。因为温暖的背包中充满了一定数量的易膨胀液体，所以液体的体积与温度有关，并且可以作为调节阀的传感元件。

自力差压调节阀

下图显示了一个自力差压调节阀，该阀由阀6和双作用执行器7组成，该执行器通过正负信号连接3和4从孔板1接收差压信号。该调节阀的工作范围由于旋转螺母5可以改变致动器中的弹簧力，因此可以通过调节螺母5进行调节。

以上是三个常见的自力式调节阀的概括！
