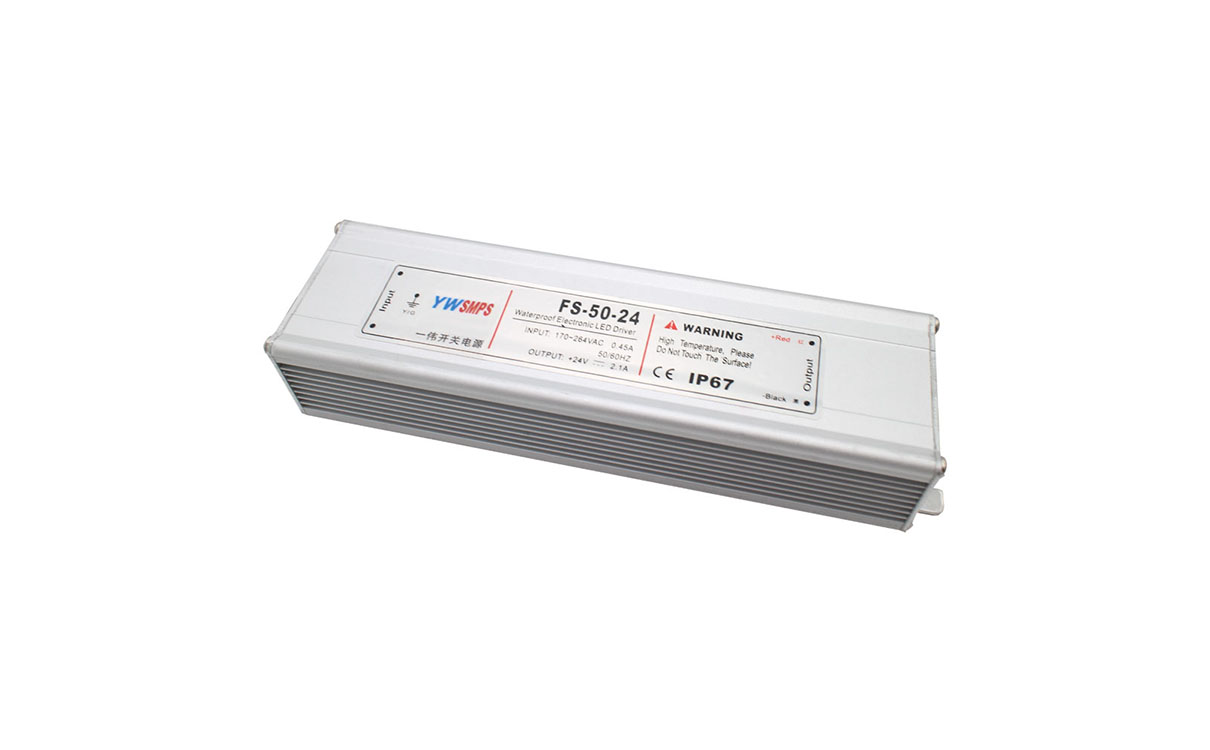

防水开关电源故障检测

防水开关电源故障检测：

1． 不断短路故障检测

◆ 检测表明

在各种各样键入和輸出情况下将控制模块輸出短路故障，控制模块还应保持维护或收缩，不断数次短路故障，常见故障清除后，控制模块应当能全自动恢复过来运作。

◆ 测试标准

a、满载到短路故障：在键入工作电压全范围之内，将控制模块从满载到短路故障，控制模块还应一切正常保持輸出制人数或收缩，短路故障清除后，控制模块还应恢复过来工作中。让控制模块不断从满载到短路故障持续的工作中，短路故障時间为1s，放宽時间为1s，延迟时间为2钟头。这之后，短路故障放宽，分辨控制模块是不是可以一切正常工作中。

b、载满到短路故障：在键入工作电压全范围之内，将控制模块从载满到短路故障，控制模块还应一切正常保持輸出制人数或收缩，短路故障清除后，控制模块还应恢复过来工作中。让控制模块从载满到短路故障随后维持短路故障情况2钟头。随后短路故障放宽，分辨控制模块是不是可以一切正常工作中。

c、短路故障启动：将控制模块的輸出先短路故障，再发售电，再控制模块的键入工作电压范围之内通电，控制模块还应保持一切正常的制人数或收缩，短路故障问题清除后，控制模块还应恢复过来工作中，反复所述实验10次后，让短路故障放宽，分辨控制模块是不是可以一切正常工作中。

◆ 判断规范

所述实验后，电源模块开功能一切正常工作中；开外壳查验，线路板以及他一部分无异常情况（如键入汽车继电器在短路故障的全过程中触电事故是不是黏住了等），及格；不然不过关。

2． 不断开机检测

◆ 检测表明

防水开关电源模块輸出带较大负荷状况下，键入工作电压各自为220v，（键入过压点－5v）和（键入欠压点＋5v）标准下，键入不断电源开关，检测电源模块不断开机的特性。

◆ 测试标准

a、键入工作电压为220v，电源模块快带较大负荷，用交流接触器操纵工作电压键入，合15s，断掉5s（或是能够用ac source开展仿真模拟），持续运作2钟头，电源模块还应一切正常工作中；

b、键入工作电压为过压点－5v，电源模块带较大负荷，用交流接触器操纵工作电压键入，合15s，断掉5s（或是能够用ac source开展仿真模拟），持续运作2钟头，电源模块还应一切正常工作中；

c、键入工作电压为欠压点－5v，电源模块带较大负荷，用交流接触器操纵工作电压键入，合15s，断掉5s（或是能够用ac source开展仿真模拟），持续运作2钟头，电源模块还应一切正常工作中。

◆ 分辨规范

左右实验中，防水开关电源模块工作中一切正常，实验后电源模块能一切正常工作中，特性无显著转变，及格；不然不过关。

3 ．键入底压点循环系统检测

◆ 检测表明

一回电源模块的键入欠压点维护的设定回差，通常产生下列状况：键入工作电压较低，贴近一回电源模块欠压点关闭，负载时欠压，断后，因为开关电源内电阻缘故，负荷卸除后工作电压将升高，将会导致一回电源模块处在在底压时不断开发设计的情况。

◆ 测试标准

电源模块带载满运作，键入工作电压从（键入欠压点－3v）到（键入欠压点＋3v）迟缓转变，時间设定为5～8分鐘，不断循环系统运作，电源模块还应一切正常平稳工作中，持续运作***少0．5钟头，电源模块特性无显著转变。

◆ 判断规范

一回电源模块一切正常持续运作，***少0．5钟头后特性无显著转变，及格；不然不过关。

4 ．键入瞬态髙压检测

◆ 检测表明

pfc电源电路选用均值电源电路开展过欠压保护，因而在键入瞬态髙压时，pfc电源电路将会会迅速保持维护，进而导致毁坏，检测一回电源模块在瞬态状况下的平稳运作工作能力以评定可信性。

◆ 测试标准

a、额定电流键入，用双踪示波器检测键入工作电压波型合过电压保护数据信号，键入工作电压从限输出功率点加5v跳转为300v，从数字示波器上读取过电压保护前300v的周期时间数n，做为下列实验的根据。

b、额定值键入工作电压，电源模块带载满运作，在键入上累加300v的工作电压跳变，累加的周期时间数为（n－1），累加頻率为1次／30s，共运作3钟头。

◆ 判断规范

一回电源模块在所述标准下可以平稳运作，不出現毁坏或别的异常状况，及格；不然不过关。
