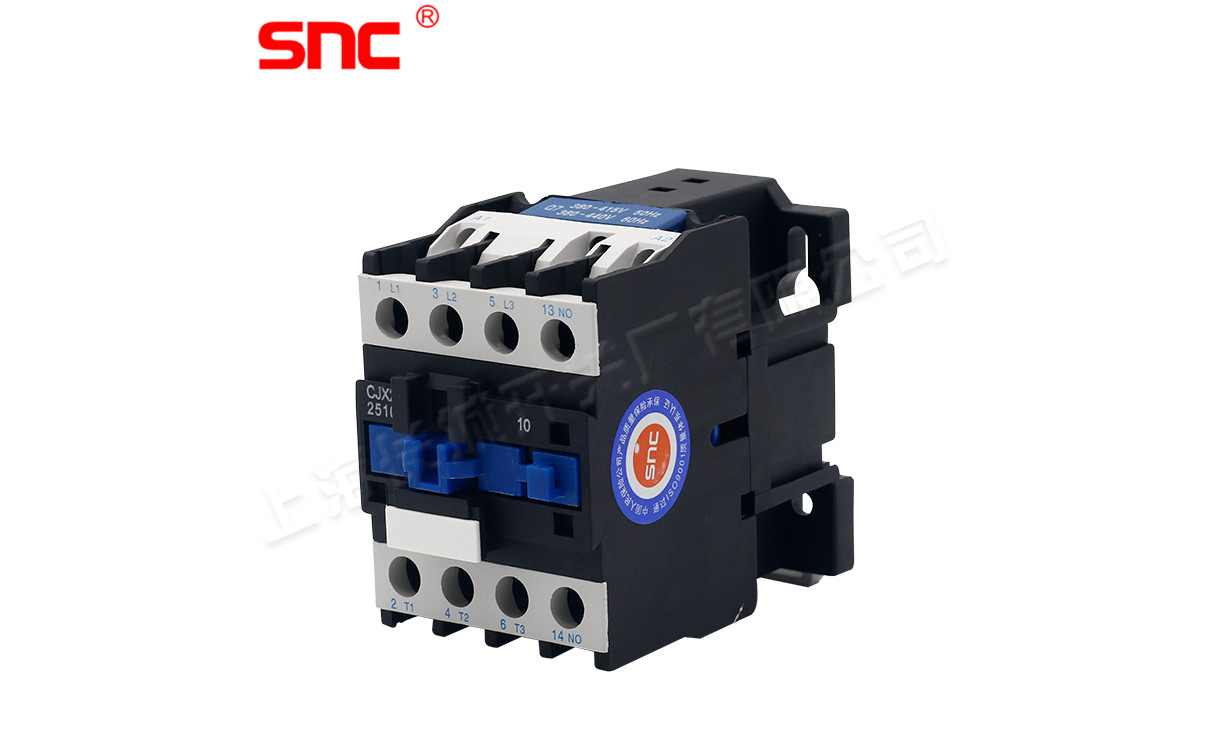

交流接触器接线方式:
1、3、5接三相电源,(主电源电路一部分)
2、4、6接三相电机
A1、A2 是这一交流接触器的电磁线圈,收到控制回路里边去,根据操纵这一交流接触器的电磁线圈(A1、A2)来保持操纵住电源电路一部分的电动机(以小控大)。
13、14表达这一交流接触器的辅助触点,NO表达为常开,也就是说没插电的状况下13、14是断掉的,插电后13、14是合闭的。放到控制回路一部分用来源于锁(串联在起动按键上),超过持续运作的目地。
***先三相电源,各自接交流接触器的主接触点L1、L2、L3,再从交流接触器的T1、T2、T3接出四根线接电动机的3个接线头,左右是主电源电路。

控制回路:从L1找出一条线接终止按键(终止按键是常闭的,起动按键是常开的)从终止按键出去接起动按键一边和交流接触器辅助触点的一边,随后从起动按键的另一头接辅助触点的另一头(这些也就是说锁紧),从这一边出去的线接电磁线圈A1,电磁线圈A2小组出线接L2或L3。
交流接触器为例,***先认识一下好多个基础知识,交流接触器有2个基础物品:主断路器和輔助出人头地。主断路器,说白了,就是说和大功率电器触碰的或是接进主回道上,輔助断路器就是说接进控制电路上,用于操纵主控制回路的。
主断路器通常收到主回道上,顺序沒有非常规定,輔助断路器收到控制电路上,通常要挑选的是常开触点、常闭触点。这一挑选是依据控制电路的规定而定,通常1个交流接触器假如常开常闭接触点不足用,以开关为例,能够在***上边再加1个组织,类似常开常闭接触点可供使用。
分辨交流接触器是常开常闭,能够应用***表的导通测量范围,当***表***测量时响,证实是常闭触点。 假如***表不响证实是常开触点,用手按一下下輔助出人头地的按键,常开就会响,常闭也不响。
