气动蝶阀作为一种重要的流体控制设备，广泛应用于工业管道系统中。它的结构简单，功能强大，主要用于流体的启闭和调节。本文将从气动蝶阀的工作原理、结构特点、应用领域及其优缺点进行详细探讨。
一、工作原理
在实际运作中，当气动执行机构接收到控制信号（如自动控制系统发出的信号）时，压缩空气通过气动阀进入执行机构，驱动阀杆转动，带动蝶板开启或关闭。这一过程不仅快速高效，而且能够在远程进行操作，减少了人力成本和潜在的操作风险。
二、结构特点
气动蝶阀的结构设计相对简单，主要由以下几个部分组成：
阀体：一般采用铸铁或不锈钢材料制造，具备良好的耐腐蚀性和耐压能力。
蝶板：蝶板是气动蝶阀的核心部件，具有较大的流通面积，通常呈圆盘形。蝶板的材质与阀体相匹配，以确保其在高压或腐蚀环境中的稳定性。
阀杆：连接蝶板与气动执行机构的关键部件，起到支撑和传递动力的作用。

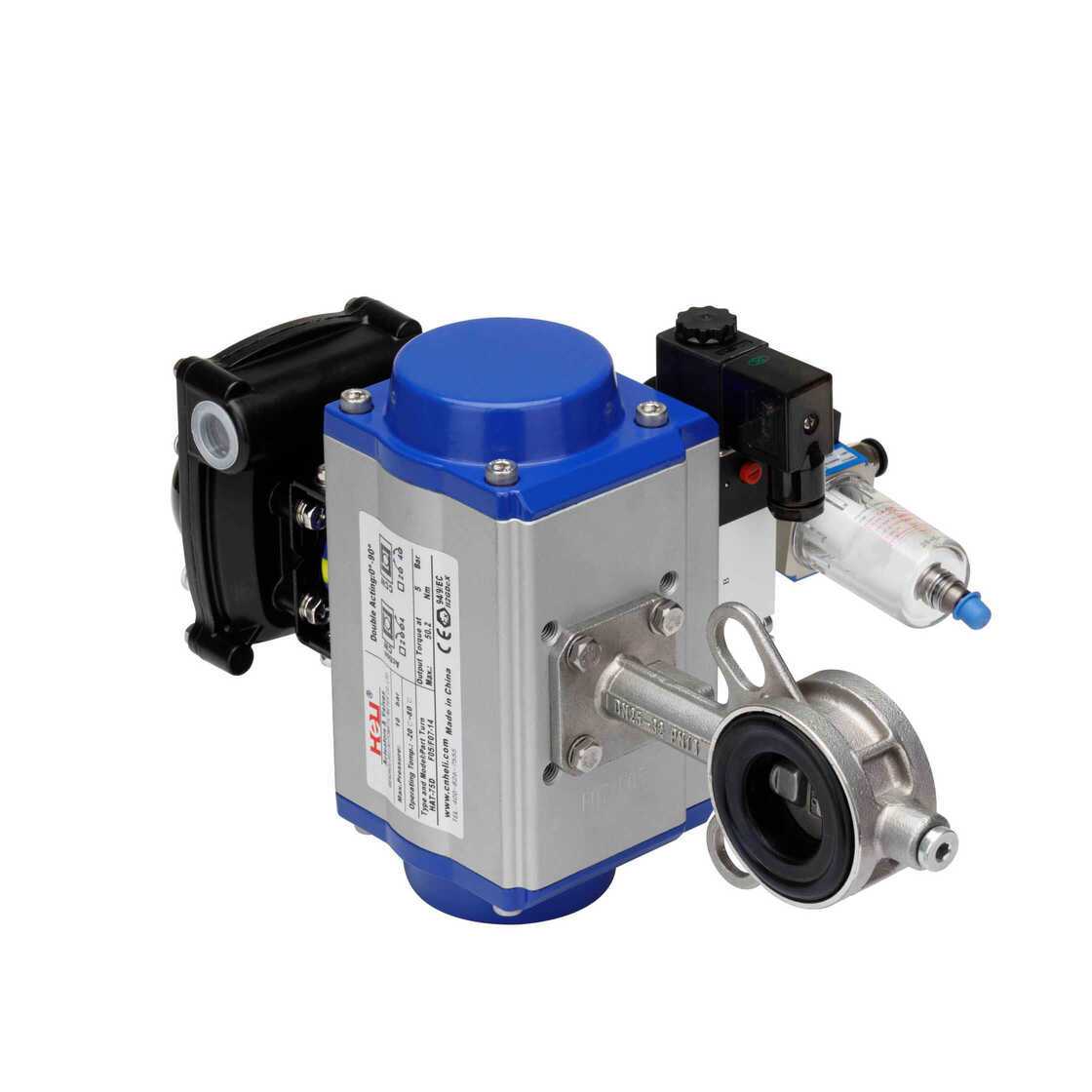

气动执行机构：由气缸、阀门控制器及传感器等组成，负责接收信号并控制气动蝶阀的动作。
三、应用领域
气动蝶阀由于其优越的性能，广泛应用于多个领域。主要应用的行业包括：
化工行业：在化工生产中，气动蝶阀常用于控制液体和气体的流量，确保生产过程的安全与效果。
