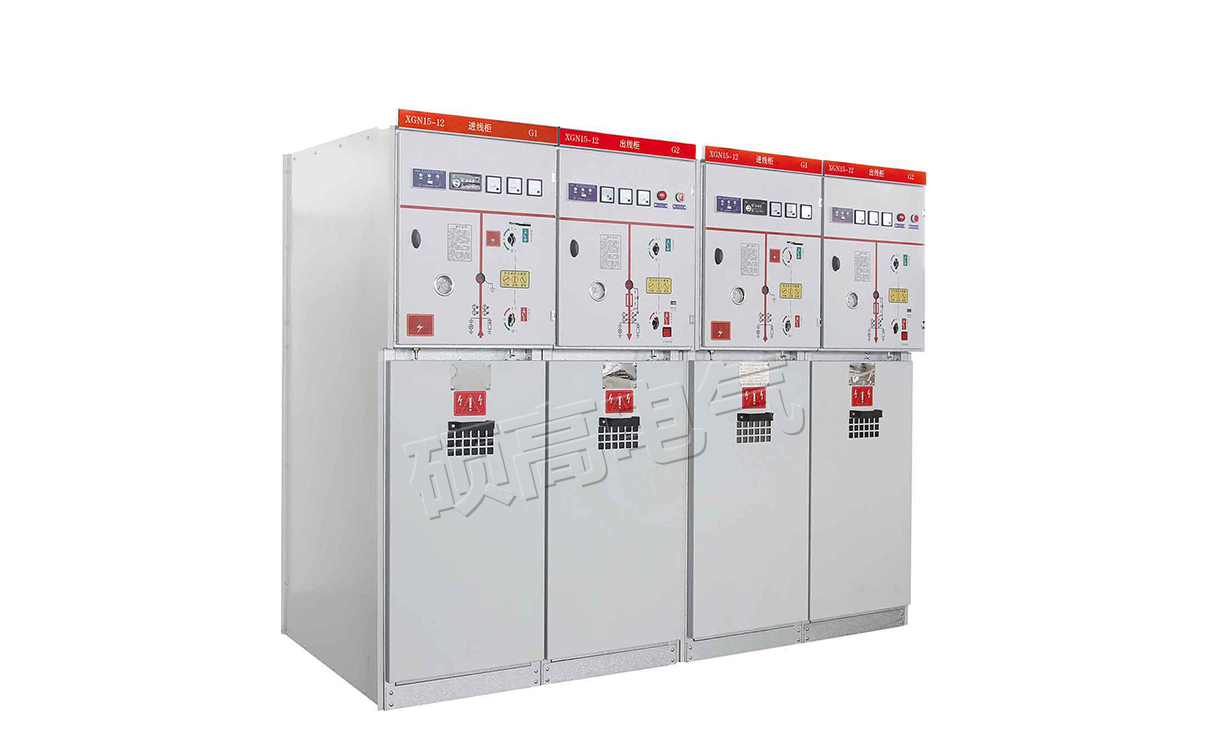

全绝缘环网柜的构成:环网柜别称环网供电系统模块,是1组高压柜,安裝在厚钢板金属材料柜里或拼装成间距环网供电系统模块的电气设备,其关键一部分选用高压负荷开关和断路器。每一环柜的软性接口方式由三到5个主配电箱构成,以考虑不一样配电网连接点的供电系统要求。因为电源总开关设备与硬母线槽封裝在相同封闭式塑料外壳内,通常作为绝缘灭弧物质。电源开关选用三相电连动多位SF6汽体高压负荷开关或隔离开关,性能弹黄组织可保持迅速吸合实际操作。循环单环网模块由键入模块、计量检定模块、电视机模块等不一样控制模块和系统总线模块构成,可依据具体必须随意组成各种各样计划方案。
环网柜归类:环柜通常分成气体绝缘、液体绝缘和SF6绝缘几种。用以分与合负载电流量,断掉短路容量和变压器空载电流量,对输电线路和电缆线路线的电流量开展必须间距的电池充电。它起着操纵和维护功效。这是环网开关电源和终端设备开关电源的关键开关柜。
在柜门中,气体绝缘的关键高压负荷开关有产气型、工作压力型和真空泵型。带SF6绝缘的高压负荷开关为SF6型。由于SF6汽体被封闭式在机壳内,因此由SF6汽体产生的裂开是看不到的。环网柜高压负荷开关通常必须3个服务中心,即断开负载、防护电源电路和靠谱接地装置。

产生气体型、工作压力型、SF6型高压负荷开关易保持3个部位,真空泵灭弧型只有终断,不可以防护。因而,真空泵负载环网高压开关柜在高压负荷开关前面隔离开关,产生防护断掉。
全绝缘环网柜的构造特性a.环网柜由电源开关室、熔丝室、实际操作组织室、电缆线室(汽车底盘)四一部分构成。b.电源开关室由密封性在塑料外壳内的各种各样作用电源电路(包含接地装置电源开关和高压负荷开关)和电源电路间的母线槽构成。罩壳选用3 13212冷轧板(或无绣厚钢板)电焊焊接而成。每一作用电源电路包含负荷电源开关和接地装置电源开关。高压负荷开关由竖直中移动动断路器系统软件和下方静触头构成。当电源开关合闭时,动接触点往下中移动,负荷电源开关接入。接地装置电源开关由动触碰刀和静触碰刀构成。在弹黄中移动全过程中,接地装置电源开关快速接入。电源开关室上、后都有4个矩形框拼装加工工艺孔。环网柜反面下设视窗。能够看见接地装置电源开关的“分离出来”和“合闭”部位。在环网柜的后边配有防爆型设备。c.高压负荷开关选用工作压力汽体内吹构造,灭弧工作能力强,不危害两色与地绝缘。动、静接触点常有电孤接触点,大大增加了终断频次。d.保险管和高压负荷开关室组成变电器维护电源电路。髙压制人数断路器安裝在环氧树脂浇筑绝缘罩壳内。保险管融断后,冲击性销弹出来,负荷电源开关断掉。e.实际操作组织室坐落于环网柜前。在各作用电源电路中,高压负荷开关下设人力资源(或电动式)储能技术弹黄实际操作组织,接地装置电源开关下设人力资源(或电动式)储能技术弹黄实际操作组织。控制面板上各自下设高压负荷开关、手动式电源开关旋纽、接地装置电源开关的合、分、合实际操作孔,高压负荷开关、电源总开关的分、合部位显示灯。电源开关量和电源开关量按键装有仿真模拟线、电源开关情况显示信息板和锁住部位。高压负荷开关和接地装置电源开关的实际操作有互锁设备,避免操作失误。
