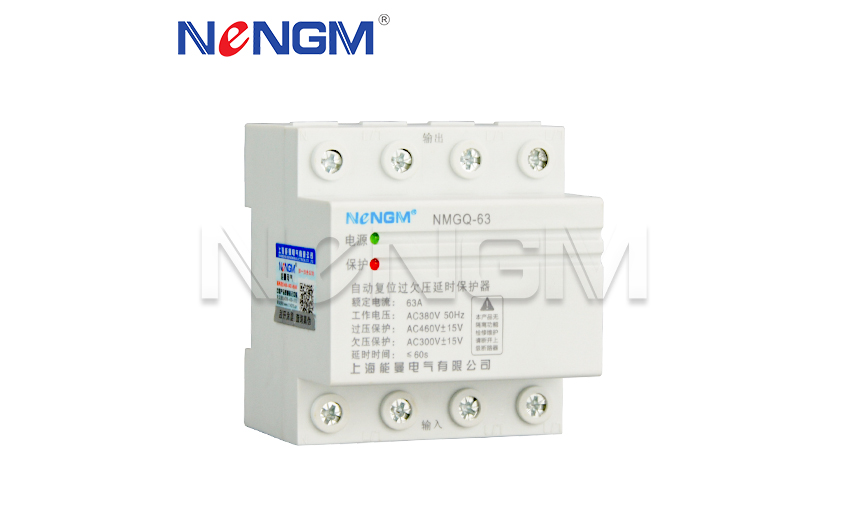

自复式过欠压保护器主要保护功能以及作用

自复式过欠压保护器主要保护功能以及作用：

1、过电压保护：当电力网工作电压超过预设值时起动此项维护作用，动作门限制值设置范畴OFF-390-490V，动作方法为定期限，动作時间设定范畴0.1-25s。维护动作后电力网工作电压修复到低于预设值10V左右时。

2、欠压保护：当电力网工作电压低于预设值时起动此项维护作用，动作门限制值设置范畴300-370V-OFF，动作方法为定期限，动作時间设定范畴0.1-25s。维护动作后电力网工作电压修复到超过预设值10V左右时。

3、三相电压不均衡维护：当电力网工作电压三相不平衡度超过预设值时起动此项维护作用，不均衡度动作门限制值设置范畴OFF-5-30%，动作方法为定期限，动作時间设定范畴1-25s。当电力网工作电压三相不平衡度修复到低于设置门限制值2%左右时，左右三项保护装置全自动校准，也可按复位开关手动式校准。客户可挑选是不是开启此项维护作用。

4、断相维护：当电力网工作电压三相不平衡度超过30%时起动此项维护作用，动作時间1s。当断相常见故障消退后，可按复位开关手动式校准。三相电压不均衡维护关掉时，断相维护作用也会跟着关掉。

5、相序维护：当三相电源相序不正确时起动此项维护作用，动作方法为定期限，动作時间1s。当相序不正确常见故障消退后，可按复位开关手动式校准。客户可挑选是不是开启此项维护作用。

6、声光报警器：自复式过欠压保护器的背光做为光报警系统，当保护装置检验到一切常见故障时，保护装置还未动作脱扣器时，常见故障标示符长亮，背光闪动；当保护装置动作脱扣器动作后，常见故障标示符闪动，背光长亮，无源蜂鸣器时断时续鸣叫声，这时按任意键可清除响声警报。按复位开关或常见故障全自动校准后光警报才终止。

7、背光技术性：自复式过欠压保护器操作随意功能键背光照亮，便捷全天的实际操作、观查。在一切正常工作态度下无功能键实际操作25秒后关掉背光；在警报情况下无功能键实际操作5秒背部光闪动。

8、声警报:保护装置进到和撤出设定情况时无源蜂鸣器发“嘟”声提醒。在警报情况下无源蜂鸣器传出时断时续警报音，这时按任意键撤销警报音，直***下一次警报时才传出声响。

9、电流表作用：自复式过欠压保护器一切正常运作情况：保护装置默认设置显示信息“A相、B相”及工作电压值，即A、B相相电压Uab。这时按“▲”“▼”键可转换显示信息“B相、C相”及工作电压值，即B、C相相电压Ubc；或“A相、C相”及工作电压值即A、C相中间相电压Uac。
