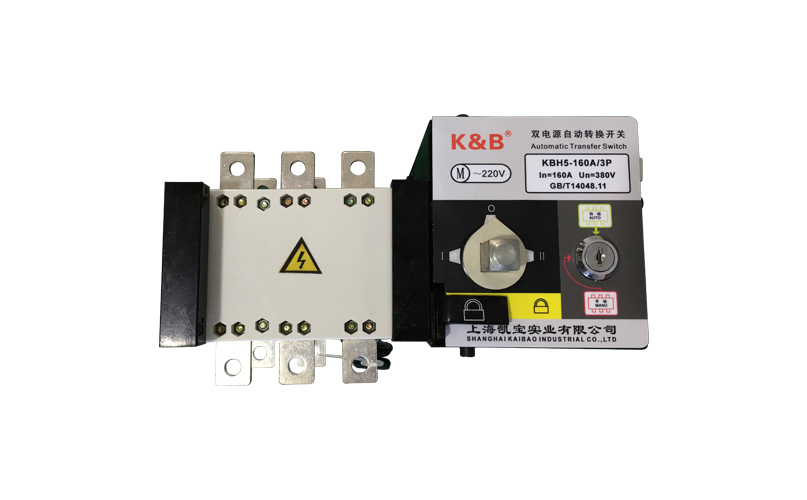

双电源转换开关关键部件构成

双电源?转换开关短路特性：

 1) 额定值短时间耐受性电流量ICW

 针对PC级双电源转换开关而言，其只进行变换而不具有过流保护工作能力，其本身的过流保护是借助前端开发的隔离开关（或断路器）来进行的。该隔离开关或断路器并不是为维护ATSE而独立开设的，只是维护全部控制回路的。ATSE都是控制回路中的电气元器件，都是在被维护范围内的。

 PC级ATSE在碰到短路容量时，要在一定的時间内能够耐受性一定的短路容量冲击性，直***维护隔离开关起功效。这一耐受性工作能力就是说额定值短时间耐受性电流量，具备“耐受性時间”和“耐受性电流”2个定义。***行业标准中对额定值短时间耐受性电流量的要求见

　现阶段我国市场上的双电源转换开关基础考虑这一规定。必须表明的是二点：

 (1) 额定值短时间耐受性电流量是由生产厂要求的，ICW和ICU 、ICS是不一样的定义。

 额定值極限短路开断工作能力ICU都是由生产厂家得出的，是隔离开关的规范性能参数，表达隔离开关较大能承重和分断掉多少的短路容量。

 额定值运作短路开断工作能力ICS都是隔离开关的基础性能指标，表达具体运作中，隔离开关能够分断掉多少的短路容量。用極限短路开断工作能力ICU的百分数来表达，一般有：50%、75%、100%。

 额定值短时间耐受性电流量ICW，一是对于不具有维护工作能力的电气元器件，比如：高压负荷开关、交流接触器、PC级ATSE等的基础性能参数。ICW和ICU间沒有计算关联，但隔离开关的ICW值一定低于ICU值。比如NS系列产品电源开关，800A额定值的ICU值能够达到75kA，但ICW值只能25Ka（1s）。他们全是由生产商试验得出的标值，用以考量不一样电器设备的主要参数。在具体的建筑工程设计和应用中，这2个标值规定都应当是设计师测算算出，由生产商来考虑的。

 简洁明了而言，ATSE的关键部件应当是电源开关的断路器，对于驱动器断路器的方法和锁闭断路器部位的方式 有很多种多样。而ICW值的尺寸关键是在于断路器的质量。人们了解，电导体接电源热值与穿过的电流量平方和時间正比，要想提升ICW值使断路器不会因超温而熔融，还要提升电源开关断路器的溶点，应用高溶点的铝合金断路器和扩大断路器触碰总面积来减少电导体电阻器。

 (2) ICW值考虑國家规定不一定考虑具体工程项目的应用规定。针对同样额定电压的隔离开关而言，其短路开断容积总有高、中、低的区别，因此设计师要依据自身的测算来特定应用ATES处的短路耐受性电流量，这一值通常高于***行业标准规定许多。比如从变电站底压母线槽上立即找出150A短路容量的控制回路为变电站自身应用，所挑选的ATSE短路容量为150A，但短路耐受性容积将会需到40kA左右。而***行业标准相匹配的150A ATSE 10kA就能够考虑了。

 2) 短路接入工作能力

 与前边探讨的额定值接入工作能力相近，假如变换是产生在短路故障问题时，比如因短路而跳脱一切正常开关电源的隔离开关使双电源转换开关一切正常开关电源侧失电，ATS断路器触碰时还要承担更大的电流量，ATSE的这一承受力用短路接入工作能力来考量。

 3) CB级双电源转换开关的额定值短路接入和开断工作能力这一性能指标非常好了解，事实上就是说隔离开关的额定值短路接入和开断工作能力，这儿也不过多阐释了。
