直流分流器工作电压测量方式

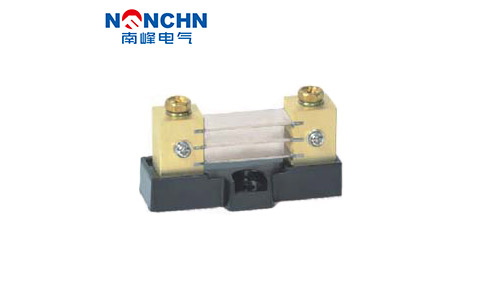

直流分流器，具体是一个低值易耗电阻器。要***测量一个挺大的交流电流，比如几十安培，乃***更大，好几百安培，沒有那麼很多程的电流计开展电流的测量，该怎么办？这还要选用分流器.分流器是一个能够根据大电流量的精准电阻器，当电流量穿过分流器时，在它的两边就会出現一个毫伏级的工作电压，因此用毫伏电流表来***测量这一工作电压，再将这一工作电压计算成电流量.就进行了大电流的测量。

直流分流器具体是一个低值易耗电阻器,依据电阻器的光电流特点***测量电流量,工业生产运用中,一般用以***测量交流电流。当有交流电商品流通落伍，造成压力降，供直流电流表显示信息；说白了分离，即分一小的电流量去促进表标示，该小电流量（mA)与大控制回路里的电流量(1A-几十A）占比越小，电流计标示读值的线形越多好，也更精准。

直流电流表具体是电流表，一般满度值75mV。直流电流表和分流器是配套设施应用的。例如：100A电流计配套设施的分流器电阻为0.75mΩ，则为100A*0.75mΩ=75mV；又如：50A电流计配套设施的分流器电阻为1.5mΩ，则为50A*1.5mΩ=75mV。

1、采用分流器的方式

（1）按常用电流计（或电流强度双用表）表壳上所标明的mV数挑选分流器的额定值压力降规格型号（一般常见的是75mV或45mV）。若常用电流计无此值，则用上式测算表的工作电压量限，随后再挑选分流器的额定值压力降规格型号。

表的工作电压量限（mV）=电流计满标尺时的电流量（A）×电流计的内电阻（Ω）/1000

（2）按欲扩张的电流量测量范围挑选分流器的额定电压规格型号。

（3）将选中的分流器2个电流量端各自与开关电源和负荷相互连接，电位差端接电流计，应留意电流计的接线端子 接线端子DJ623-8 旋光性要接对，则电流计的测量范围就扩张来到分流器上校准的电流。

2、应用直流分流器后电流计倍率的计算方式

针对电动机实验***测量，通常一块电流计要配备好几个分流器，以处理在很大检测范围都能确保规定的***测量***度难题。这时规定常用的全部分流器的额定电流降都和配用电流计一致，比如75mV。那样，分流器选中后，电流计的满量程就是说选定分流器的额定电压值，电流计的倍率（即其表壳标尺每格电流量数）即是分流器的额定电压除于表壳标尺五格数理数。

用以交流电流***测量的分流器有插槽式和非插槽式。直流分流器有锰镍铜合金电阻棒和铜带，并镀有镍层。其额定值压力降是60mV，但也可被作为75、100、120、150及300 mV。

插槽式分流器额定电压有下列几类：5 A, 10 A, 15 A, 20 A 和 25 A

非插槽式分流器的额定电压从30 A 到 15 kA 规范间距均有。
